4层环球嘉年华大型主题游乐园给排水CAD施工图纸(室外消火栓用水量)

  • 附件设计说明:有
  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 雨水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统
  • 排水体制:污废分流
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 项目所在地:安徽

附件详情

一、项目概要及设计范围
该工程为环球嘉年华游乐园,包括S1#楼、S2#楼、S3#楼、S4#楼、S5#楼,建筑高度为14.032米,不超过24米。
建筑内的生活给水系统、生活污水系统、雨水系统、灭火器设置、消火栓系统系统。
二、室内供水
室内供水方式:利用市政给水管网的水压供给.
三、室内排水
该项目采用雨水、生活污水分流排水体制.
卫生间污水排至室外污水井,经化粪池处理后排入市政污水管网。
四、室内消防
1.消火栓给水灭火系统:室内消火栓用水量为15L/S,室外消火栓用水量为25L/S。
2.本建筑的灭火器配置级别为中危险级,单具灭火器最小配置灭火级别为2A.
3.本建筑的灭火器配置级别为中危险级,单具灭火器最小配置灭火级别为2A.
五、节水设计
1. 地上1层~6层给水由市政压力直供,尽可能利用市政给水管道余压。
2. 给水系统竖向分区:各分区最低卫生器具配水点静水压不大于0.45MPa,且分区内低层部分设减压设施保证各用水点供水压力不大于0.2MPa。
3. 各入户管上均应设置计量水表。

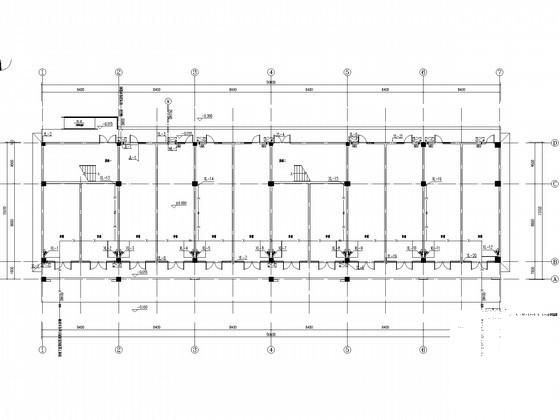

S1一层平面图

给排水系统原理图

S4二层平面图

S5一层平面图

S3一层平面图
