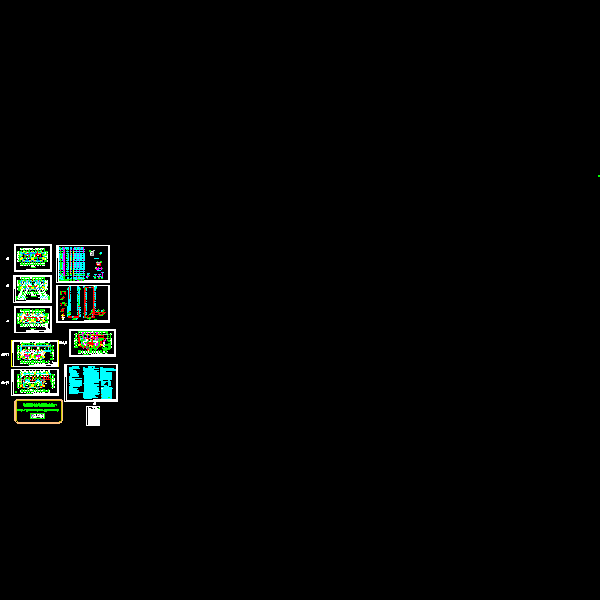

16层Ⅵ区7#住宅楼给排水CAD施工方案图纸(室外消火栓用水量)

附件详情

生活给水系统：
1、给水采用分区给水, 六层及以下层为市政给水管网直接供水；七层至十六层由变频泵加压供水。
2、消火栓给水系统：室内消火栓用水量: 20L/S；室外消火栓用水量: 20L/S 。
（1）室外消火栓系统采用消防与生活分开设置的低压制 ，管网成环状布置，并从市政给水管网引入不少于两条进水管。室外消火栓间距小于120m。
（2）室内消火栓系统采用临时高压给水系统，由设置于高层综合楼屋顶的18m 消防高位水箱提供室内消防火灾初期10min的消防用水；消防水池设置于高层综合楼地下室，消防泵房设有消防泵2台（一用一备）和喷淋泵2台（一用一备）。
3、生活污废水系统：（1）该项目污、废水采用分流制，污水经化粪池处理后排入市政污水。
（2） 排水管采用专用通气管通气或伸顶通气管通气。
4、雨水系统：（1）屋面雨水经雨水管收集，通过雨水排出横管接入室外雨水管。
（2）阳台雨水和空调冷凝水排水均为间接排放，直接散水于地面或裙房屋顶。
5、灭火器配置：（1）电梯机房均设置4KG的磷酸铵盐灭火器2具；每个组合式消防柜内配置4KG磷酸氨盐干粉灭火器2具。
（2）地下室每个消火栓下放置4KG磷酸氨盐干粉灭火器2具。
（3）一层每个商铺放置1KG磷酸氨盐干粉灭火器2具。
