22层大型复杂综合楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公,酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：22层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：44张
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
- 供水设备：高位水箱
- 供水方式：市政供水,高位水箱供水,无负压供水
- 供水分区：两区
- 排水体制：污废分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 特殊系统：气体消防
- 大样节点：泵房,卫生间
- 热水供应方式：集中热水供应
- 项目所在地：湖南
附件详情

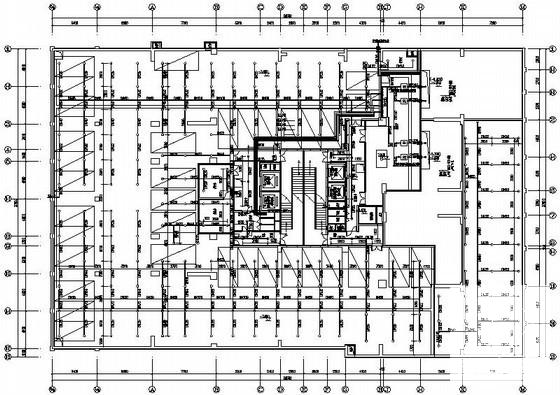

- 地下二层~二十二层喷淋 平面布置图
- 地下二层~二十二层给排水平面图
- 给水系统图
- 排水系统图
- 十一层、十七层热回水平面图
- 楼梯间、构架给排水平面图
- 热水原理图
- 喷淋原理图
附件详情
本稿件为高层大型复杂综合楼给排水消防施工图纸，设计范围包括：给水排水和消防管道设计。
共44张图纸。

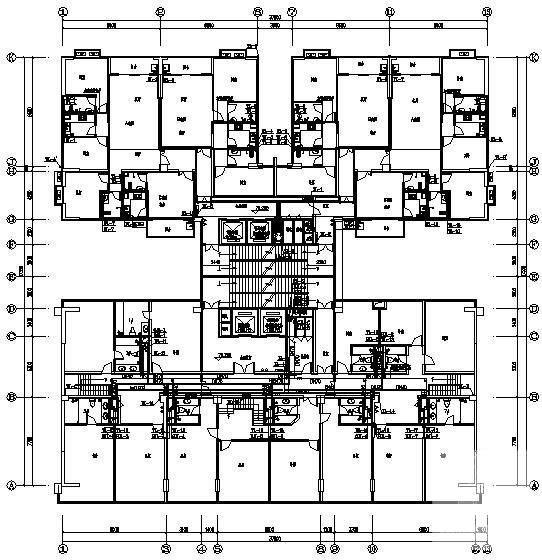

二十二层给排水平面图

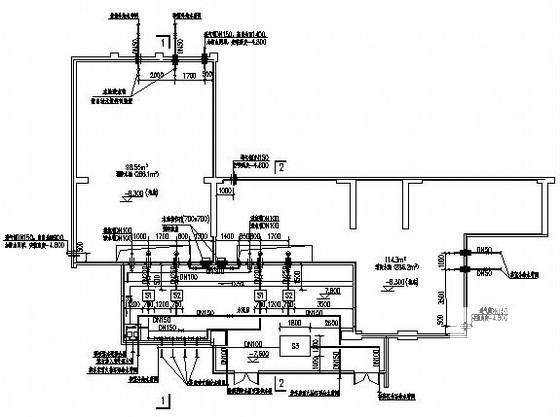

水池、水泵房平面布置图

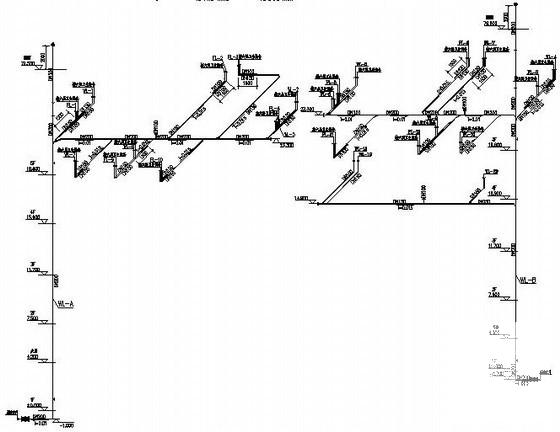

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-14
- 评论次数：0
- 浏览次数：0
- 文件大小：2.77 MB
- 收藏次数：0
-
文件名称：
附件-995860788785790855686.rar
