6层行政综合楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：11658平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：江苏
附件详情
- 给排水平面图
- 卫生间给排水详图
- 雨水系统图
- 消防给水系统
- 给水系统图
- 排水系统图
- 空调凝结水系统图
附件详情
该项目为六层行政综合楼，建筑面积11658平方米。属二级耐火等级的公共建筑。
，共13张。

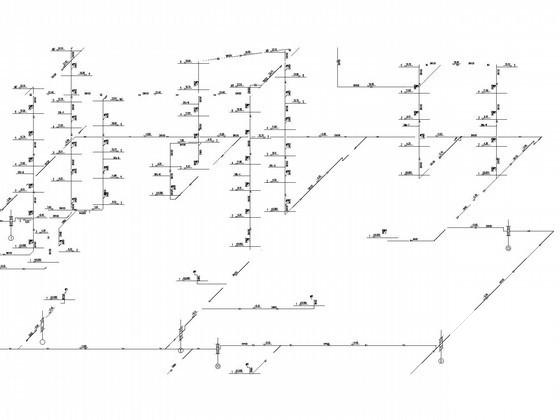

排水系统图

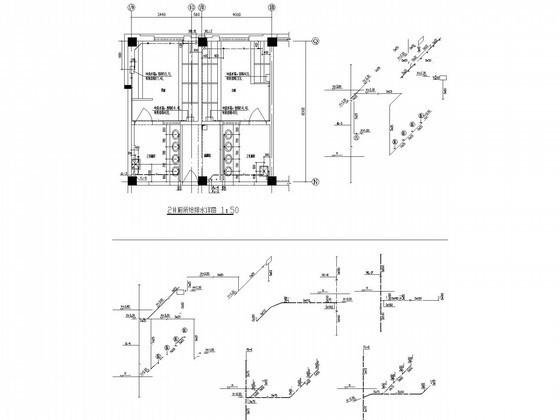

卫生间排水详图
消防给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

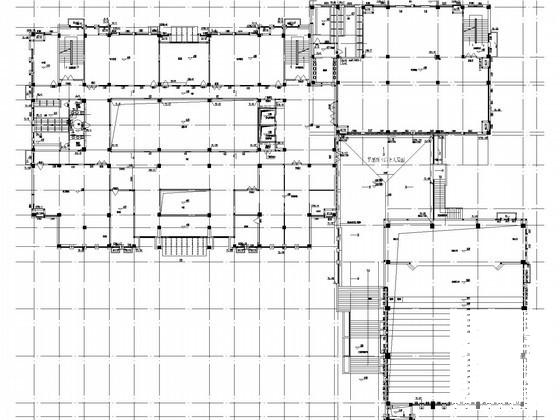

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.63 MB
- 收藏次数：0
-
文件名称：
附件-995859859585980500077.rar
