4层特殊学校综合楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 项目所在地：湖南
附件详情

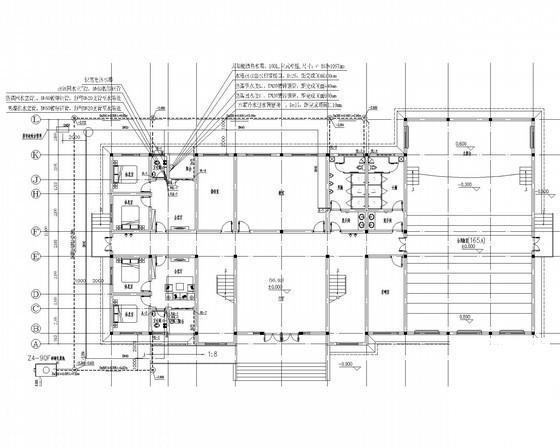

- 平面图
- 卫生间给排水轴测图
- 卫生间给排水大样图
- 排水系统示意图
- 消火栓系统示意图
- 给排水设计说明
附件详情
项目概要：建筑占地面积586.28 总建筑面积2284.13
设计范围：包括室内外给排水、消防和建筑灭火器布置
设计系统：该项目设有生活给水系统（冷水给水系统和热水给水系统）、生活污废水系统、雨水系统、消火栓系统和灭火器配置系统
，共16张

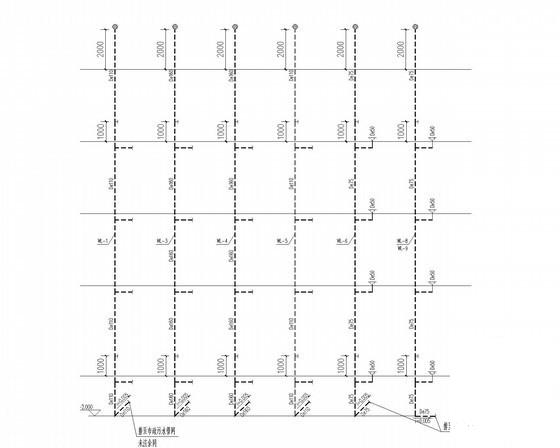

排水系统示意图

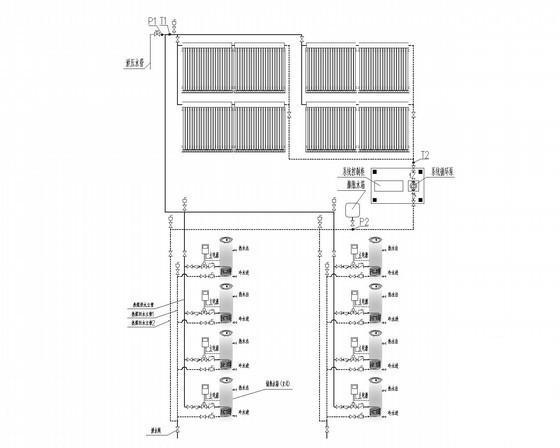

太阳能热水系统原理图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.86 MB
- 收藏次数：0
-
文件名称：
附件-995860070759785877887.rar
