2564平米学校4层综合楼给排水施工图纸

搜索更多资源
  • 设计说明：有
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：2564平方米
  • 地上层数：4层
  • 图纸设计深度：施工图
  • 参考图纸：6张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：灭火器配置系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：中危险级Ⅰ级
  • 项目所在地：湖南

附件详情

  • 施工图设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 屋顶给排水平面图
  • 给排水系统图

附件详情

项目概况：该项目位于湖南，具体位置应按长沙市规划局所划红线图以及学校总平面图确定。总建筑面积2564平方米，建筑高度17.5m。共四层。
设计范围：单体室内生活给水排水、消防等管道系统设计。
，共6张图。

三层给排水平面图

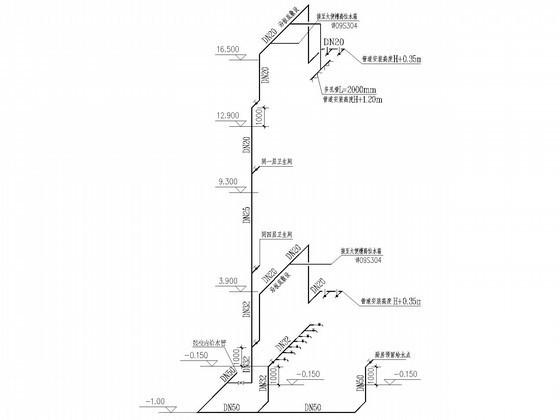

给水系统图

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

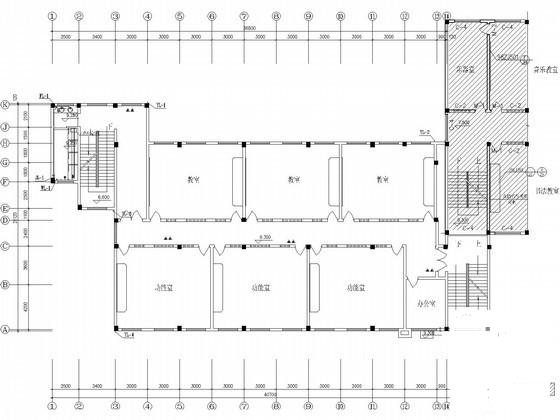

  • 综合楼给排水 - 1
    综合楼给排水 - 1

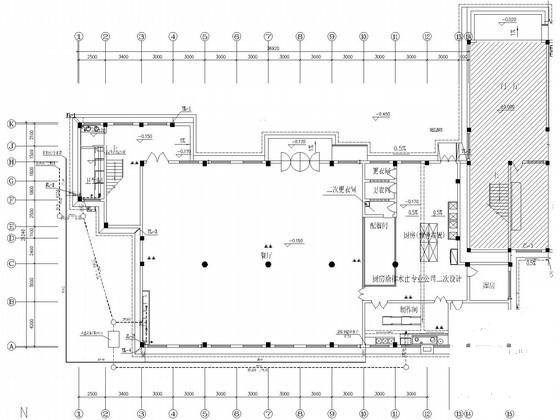

  • 综合楼给排水 - 2
    综合楼给排水 - 2
  • 综合楼给排水 - 3
    综合楼给排水 - 3
以上是部分截图，请下载附件后查看完整高清内容
