6层学校综合楼建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:4000平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四,五层给排水平面图
  • 六层给排水平面图
  • 屋顶层给排水平面图
  • 一层自动喷淋平面及系统图
  • 二层自动喷淋平面及系统图
  • 三层自动喷淋平面及系统图
  • 四,五层自动喷淋平面及系统图
  • 六层自动喷淋平面及系统图
  • 卫生间给排水平面大样图
  • 给排水系统图
  • 消火栓给水系统图

附件详情

该项目位于湖南,是一学校综合楼项目,其中建筑面积为4076平米,建筑高度为23.7米,地上六层,属于丙类多层民用建筑,建筑耐火等级为二级;
设计范围:该项目设有给水系统、排水系统、灭火器配置、消火栓系统、自动喷淋灭火系统
,共计17张图纸;

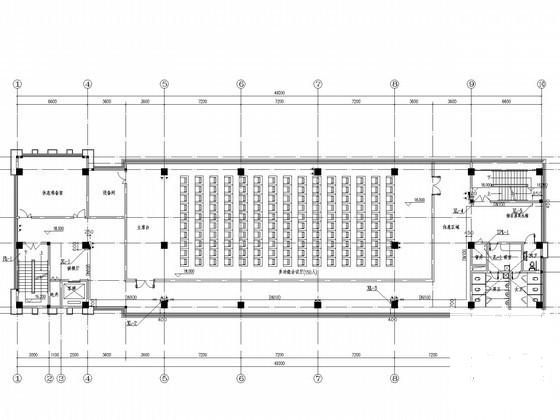

一层平面图

卫生间大样图

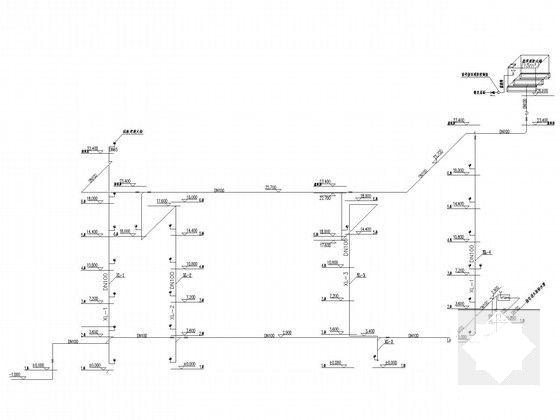

消火栓给水系统图

给排水系统图

六层喷淋系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层学校综合楼建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 6层学校综合楼建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 6层学校综合楼建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 6层学校综合楼建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 6层学校综合楼建筑给排水CAD施工图纸 - 5
    第 5 张图
  • 6层学校综合楼建筑给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
