3层学校食堂建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：11张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：水泵,泵房,厨房,卫生间
附件详情
- 资料目录
- 设计说明
- 卫生间，洗碗槽大样图
- 一层给排水平面图
- 底层给排水系统图
- 二层给排水平面图
- 三层给排水平面图
- 屋面给排水平面图
- 浴室给排水大样图
- 厨房给排水大样图
- 排水系统图
- 给水系统图
- 消防系统 图
附件详情
项目概要：该项目是一学校食堂建筑给排水项目，含有浴池、食堂等；建筑层数为三层，建筑高度为8.3米；
设计范围包括生活给排水系统: 生活给水系统、排水系统、消火栓系统以及灭火器配置。
共计11张图纸；

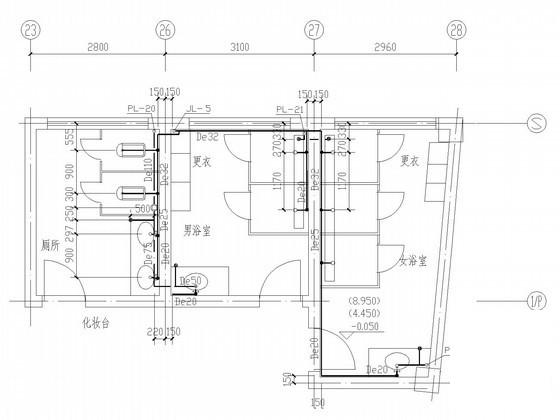

卫生间大样

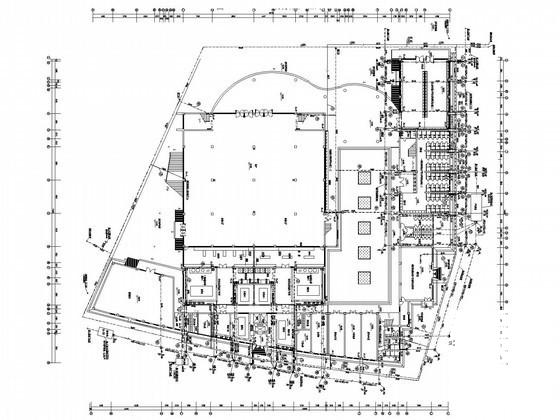

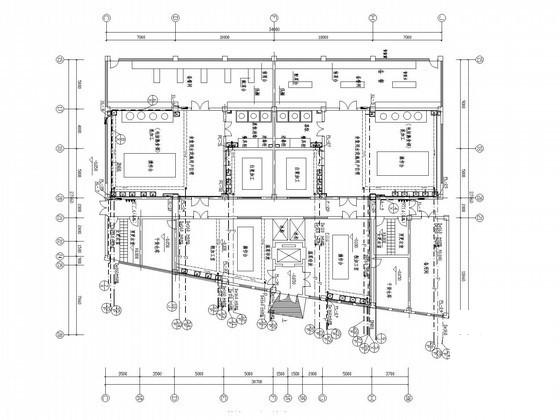

厨房给排水平面布置示意图

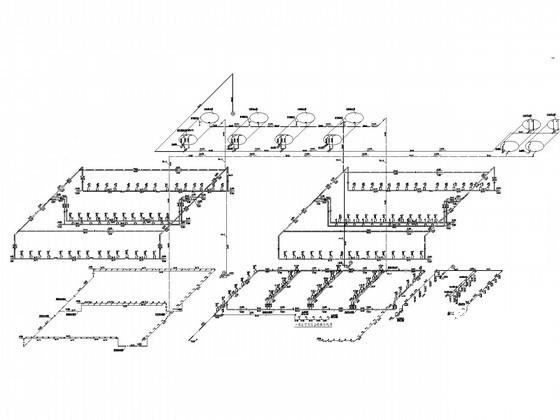

给排水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.49 MB
- 收藏次数：0
-
文件名称：
附件-995860986756970888667.rar
