6层职业技术学校食堂公寓给排水CAD施工大样图

  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱
  • 项目地址:四川

附件详情

  • 图例及设计说明
  • 给排水平面图
  • 屋顶消防水箱平面图
  • 消防水箱系统图
  • 卫生间给排水大样图
  • 给水系统图
  • 排水系统图
  • 消火栓系统图

附件详情

该项目为耐火等级为二级的六层(局部五层)学生公寓。体积约为23940m3。
编制于2011年,共18张。

给水系统图

排水系统图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

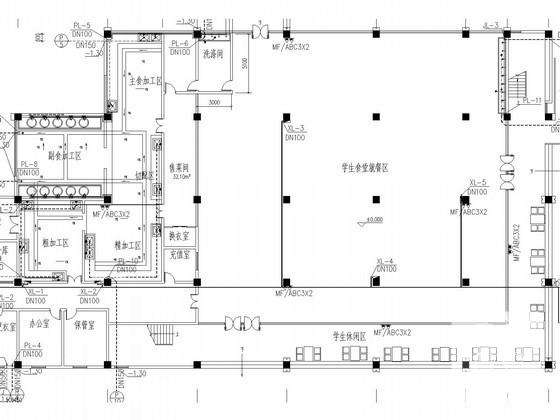

  • 6层职业技术学校食堂公寓给排水CAD施工大样图 - 1
    第 1 张图

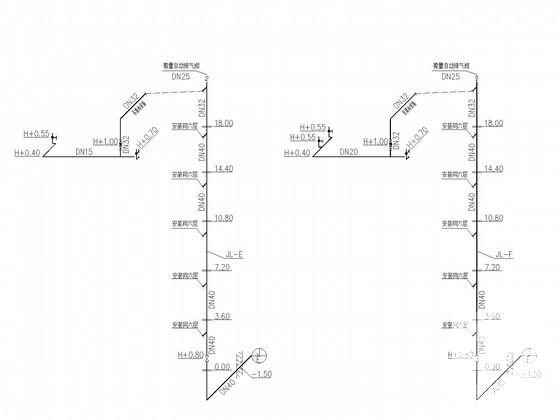

  • 6层职业技术学校食堂公寓给排水CAD施工大样图 - 2
    第 2 张图

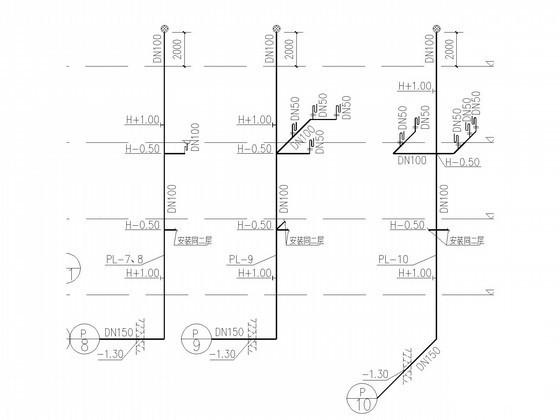

  • 6层职业技术学校食堂公寓给排水CAD施工大样图 - 3
    第 3 张图

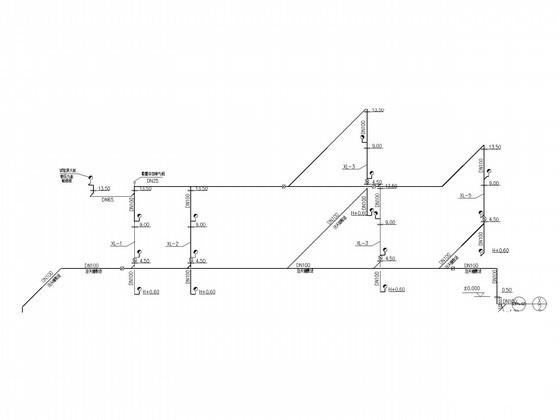

  • 6层职业技术学校食堂公寓给排水CAD施工大样图 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
