14层大学研究生公寓给排水施工大样图.dwg

附件详情

该附件为安徽某大学研究生公寓给排水图纸。该项目为二类高层住宅楼，一共有11栋宿舍楼，建筑高度均为31.900m，建筑面积为3880m。
设计范围：室内给水系统、室内排水系统、 、室外给水系统。生活给水由市政管网直接提供，分为两个区，一至四层由市政给水管网直接供水，五层至十四层由箱泵一体化泵站增压供水。室内外雨污水分流排放，雨水排入市政雨水管网，本建筑采用双立管排水系统。室外消火栓用水量为15L/s，室内消火栓用水量为10L/s。

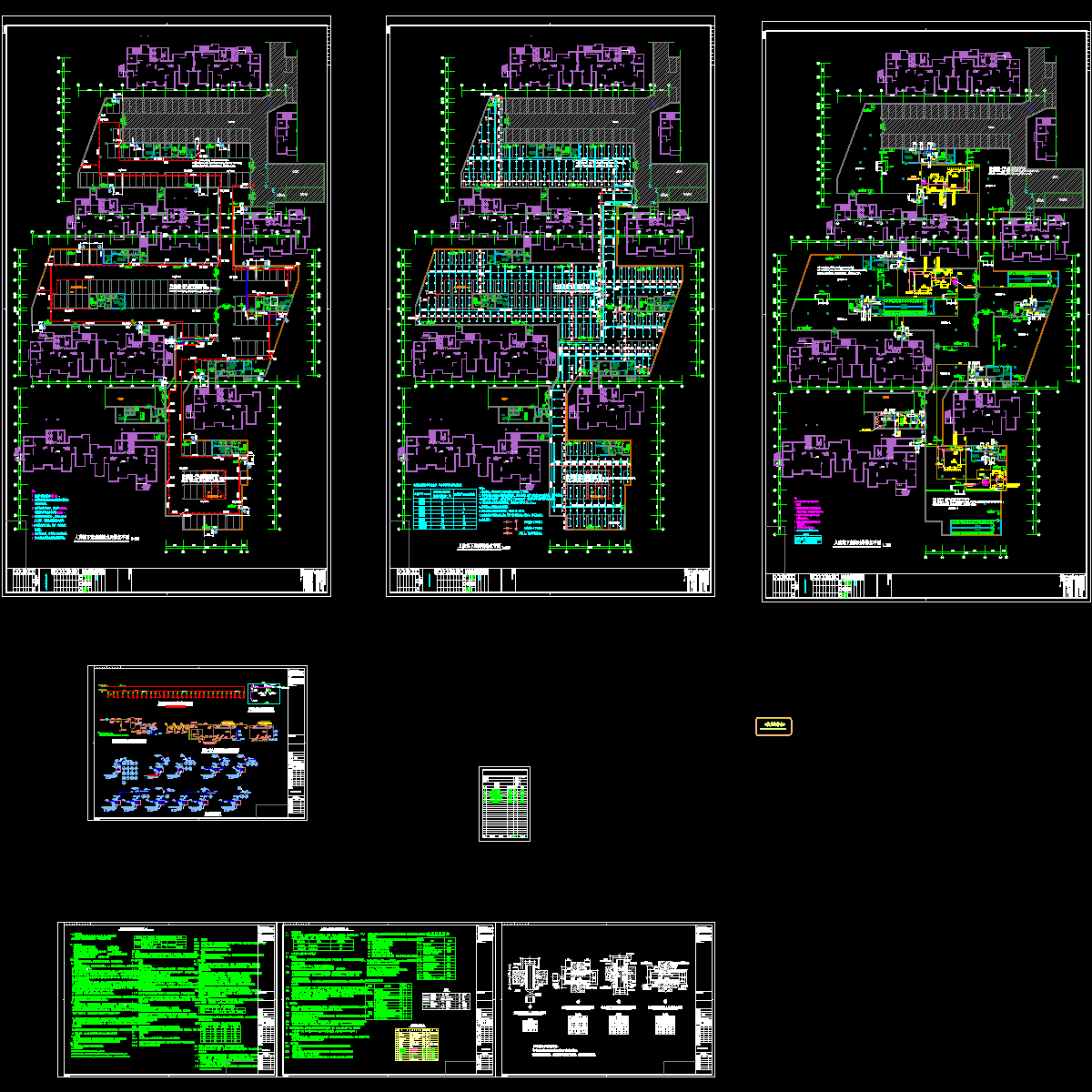

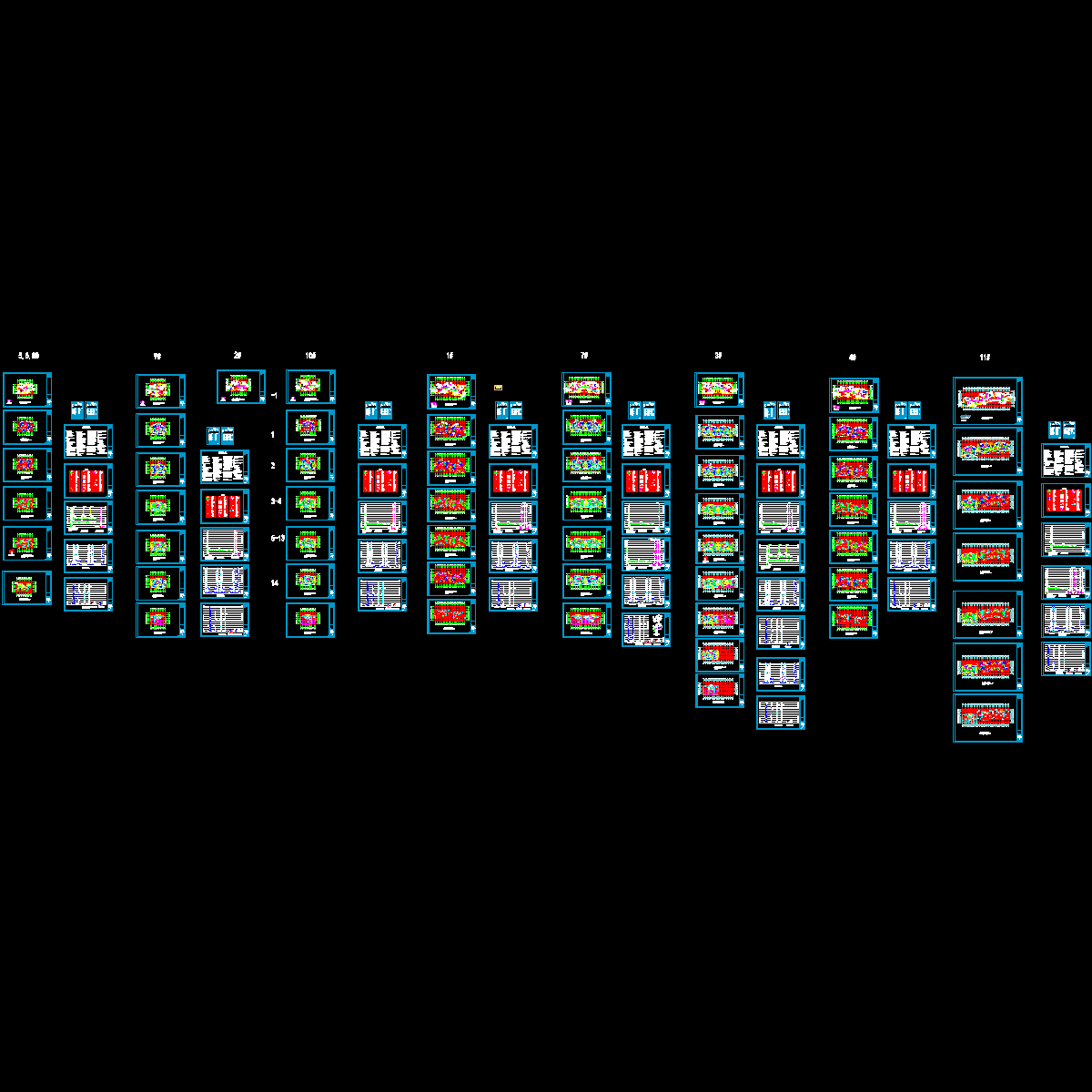

近代年，共106张图纸。
