25层大学研究生公寓给排水CAD施工图纸

  • 建筑类别:公寓建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:34953平方米
  • 建筑高度:79.60m
  • 地上楼层:25层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 变频供水设备
  • 供水分区:三区
  • 污废水排水体制:分流
  • 设计内容:给水系统, 循环冷却水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:人防
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

该项目为南京某大学研究生公寓,地下一层(为6级人防),地上二十五层,建筑面积34953平方米,建筑总高度79.60米,该项目为一类高层居住建筑。设计内容包括:室内给排水系统、室内外消火栓给水系统、自喷系统等等。该资料包含各层平面图、系统图等等共计25张。

卫生间详图

生活给水系统图

污水排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

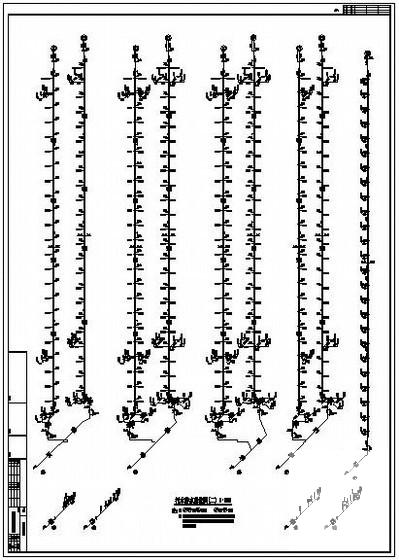

  • 25层大学研究生公寓给排水CAD施工图纸 - 1
    第 1 张图

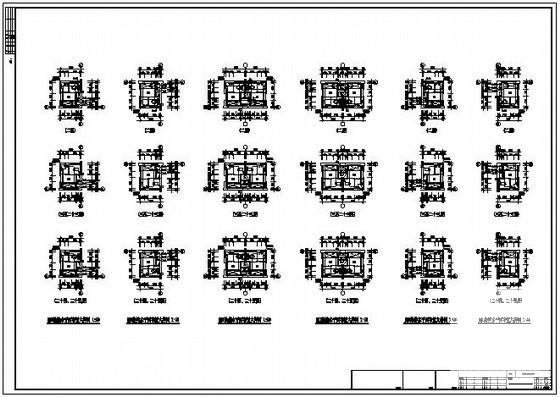

  • 25层大学研究生公寓给排水CAD施工图纸 - 2
    第 2 张图

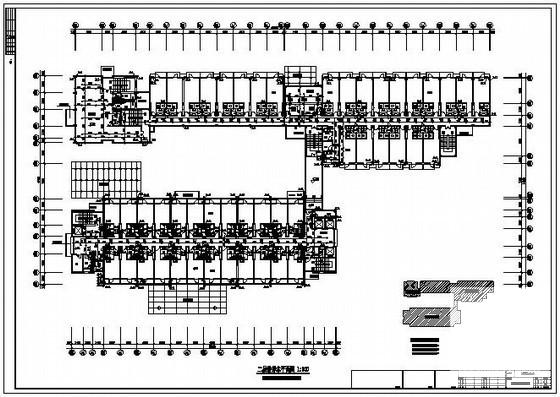

  • 25层大学研究生公寓给排水CAD施工图纸 - 3
    第 3 张图

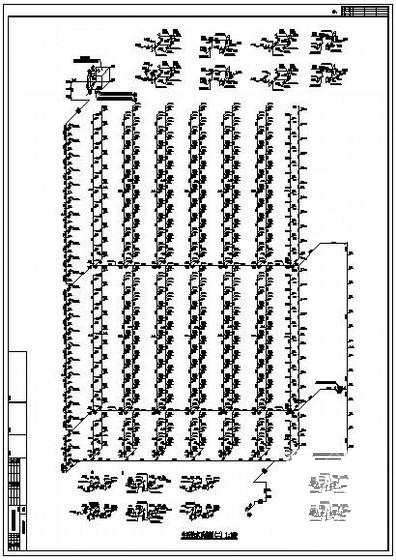

  • 25层大学研究生公寓给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
