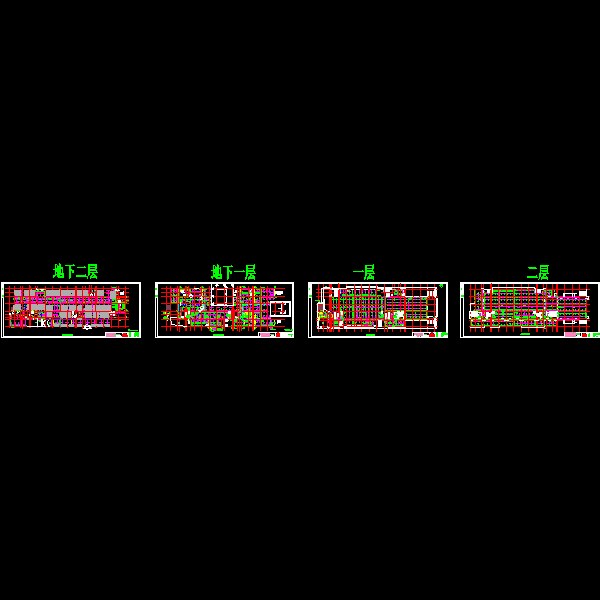

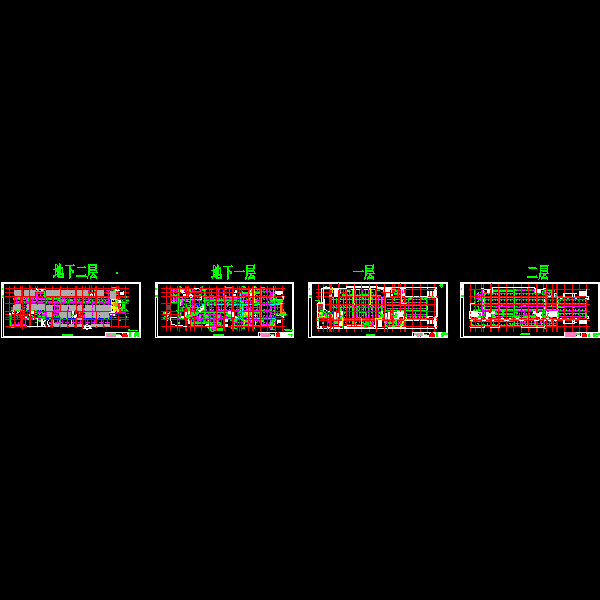

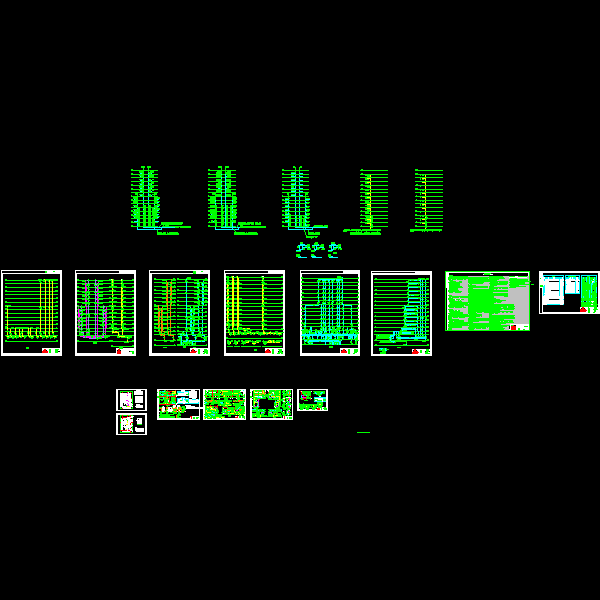

国内15层大学生公寓给排水CAD施工图纸(室内消火栓系统)

附件详情

出图日期：2006.7
北京某高校学生公寓给排水图纸，地上15层 地下2层
该项目为大学生公寓，总建筑面积44647平方米，地上部分34954平方米，地下部分9693 平方米，建筑高度49.50米， 地下二层及地下一层局部面积做为平战结合人防地下室，战时为六级人防物资库所,平 时为停车库，地下人防建筑面积为4392.5平方米，人员掩蔽面积为3958.1平方米。
设计范围 :
该资料包括室内消防给水、生活给水、排水、热水、中水、自喷系统的管道设计及建筑灭火器的配置。
生活给水系统 :
1. 本建筑最高日生活用水量为467.6m3/d，最大时用水量为48.57m3/h。
2. 给水系统分区：
a. 一层以下部分为低区，由室外市政给水管网直接供水;b. 二至八层为中区，由设在地下二层的全自动智能增压水箱（无负压装置）经减压阀减压后供给;c. 九至十五层为高区，由设在地下二层的全自动智能增压水箱（无负压装置）经加压后直接供给;......
