大学公寓强弱电CAD施工图纸

一、楼宇自动化控制系统

本系统楼宇自动化控制系统和智能建筑群集成管理系统已经是通过招标确定由北京江森总体承包,为保持楼宇自动化控制系统和智能大厦集成管理系统与范围内容基本一致, 该资料根据每栋单体建筑的实际情况,控制中心设于电设备房,预留与上一级控制中心联接的通讯的接口。其主要功能如下:

1.监控站管理系统

1)系统密码操作权限管理；

2)系统信息动态画面显示；

3)系统集中操作功能；

4)系统故障报警及记录；

5)系统工程参数设定；

6)系统动态图形修改；

7)节假日时段设定；

8)历史趋势记录与报表打印功能；

9)开放式通讯协议。

二、系统结构

1、建筑群子系统,广州大学校园总的综合布线的信息网络控制中心设在图书馆副楼四楼的网络中心数据机房,本楼弱电设备间用一根48芯室外单模光纤连到图书馆副楼四楼的网络中心数据机房,语音主干由电信完成到本楼的语音线缆交接间。

2、管理区子系统,在本楼主配线间数据部分及分配线间采用标准45U的19英寸机柜安装的配线架及相应的网络设备,主配线间音语音部分采用电信配线箱,数据部分采用24口模块式配线架来管理水平数据信息点,光纤采用19英寸机柜式 24口光纤配线架。

3、弱电设备间子系统,主配线间配线架采用模块化方式管理主干铜缆,光纤采用24口光纤配线架,机柜采用19英寸的标准机柜。

4、垂直主干子系统,垂直主干子系统数据主干采用8芯单模光纤。

5、水平干线子系统,教学区建筑水平子系统数据线缆采用六类UT P铜缆,生活区建筑线缆采用超五类UTP铜缆,语音线采用四芯电话线。

6、工作区子系统,语音采用RJ11插座,教学区采用六类信息插座(CAT6),生活区采用超五类信息插座。

三、图纸展示

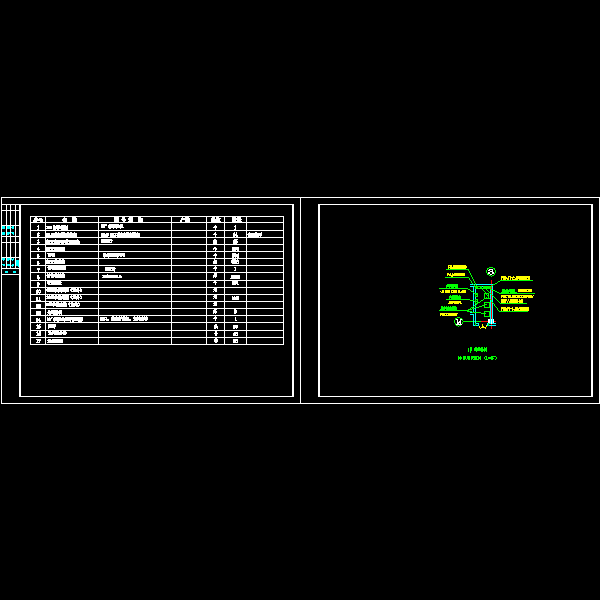

大学公寓强弱电施工图

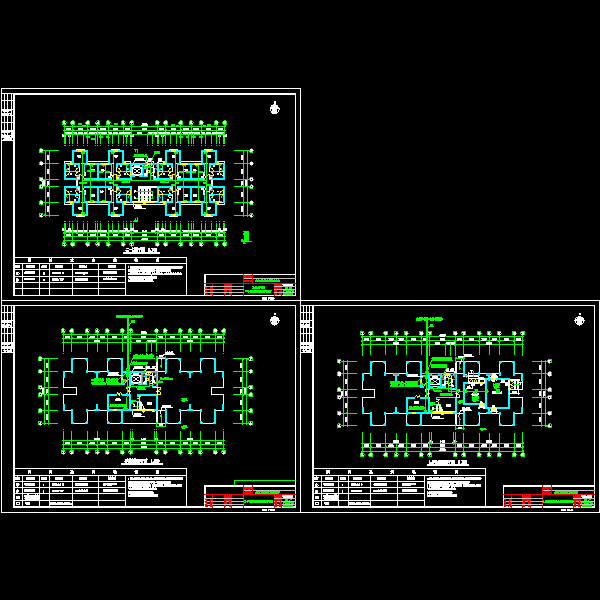

1号楼二~七层平面

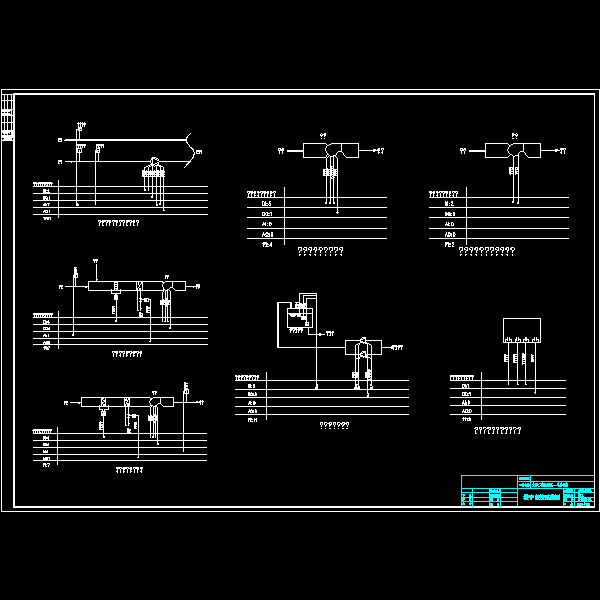

楼宇自控系统图

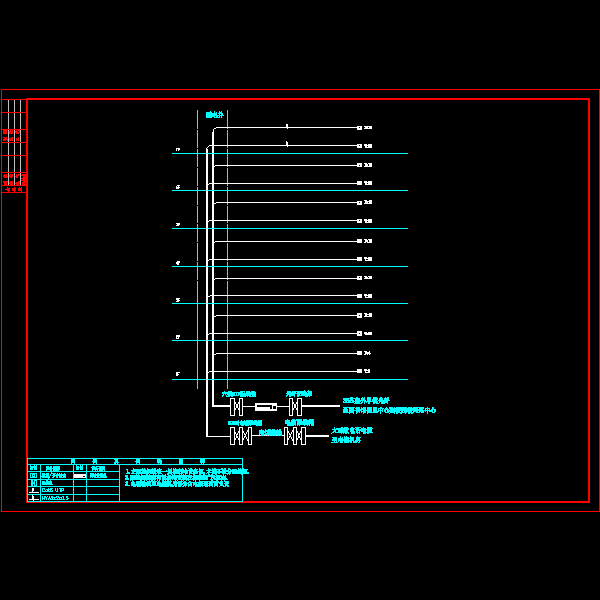

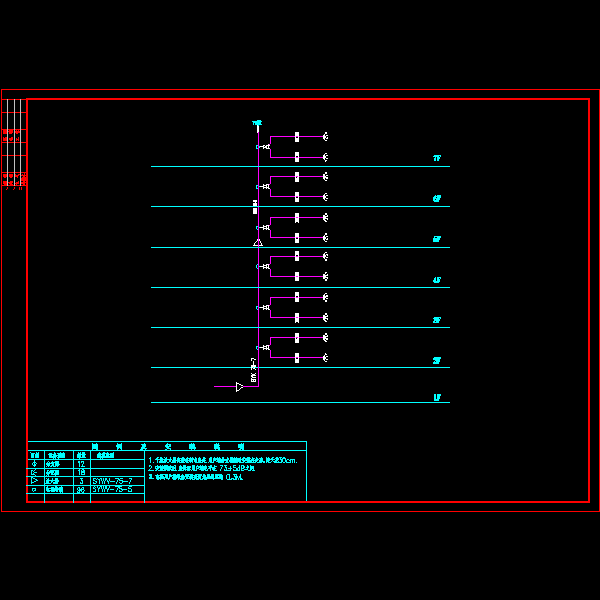

综合布线干线图
