17层公寓式酒店强弱电CAD施工图纸（商铺客房）

资料简介
赚取积分

建筑类别：商业,宾馆
建筑设计面积：23046平方米
建筑地上层数：17层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：江苏

附件详情

1、设计说明
2、干线系统图
3、各大样图
4、配电系统图一~四
5、一~十七层电气干线平面图
6、屋顶电气干线平面图
7、一~十七层照明平面图
8、屋顶电气照明平面图
9、一~十七层弱电干线平面图
10、屋顶弱电平面图
11、一~十七层消防平面图
12、屋顶消防平面图
13、一层基础接地平面图
14、屋顶防雷平面图

附件详情

该项目位于江苏，总建筑面积23046平方米；建筑层数、高度：地上17层（1层为商铺，2~17层为客房），地下1层，建筑高度54.750m ；该项目主体部分建筑设计结构形式为框剪。该项目为一类高层建筑，耐火等级为一级。
设计范围包括：配电系统；照明系统；防雷接地系统；火灾自动报警系统；有线电视及综合布线系统。
该附件，总共26张，甲级设计院设计。

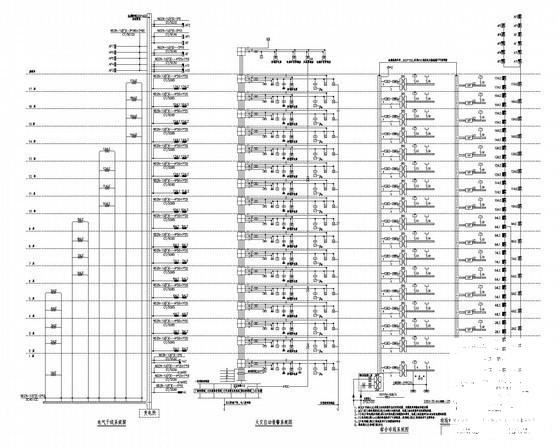

强弱电系统图

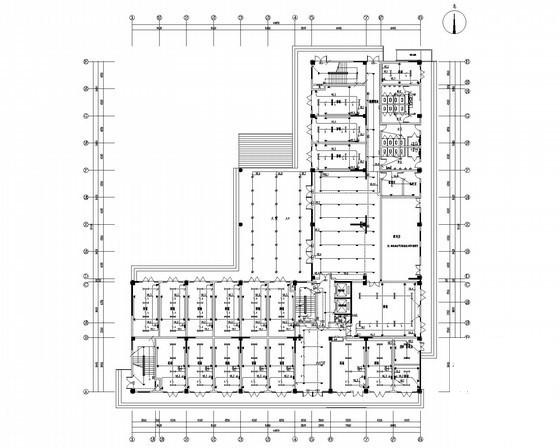

二层消防平面图

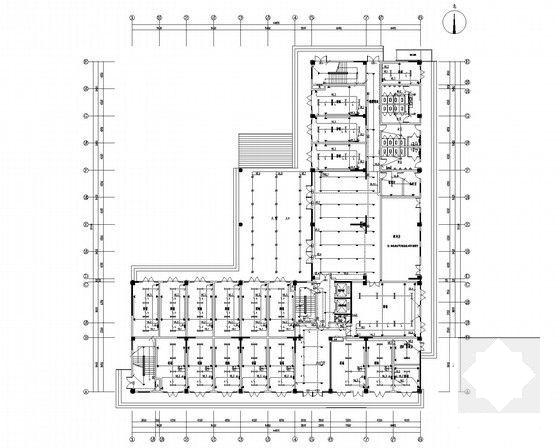

一层照明平面图

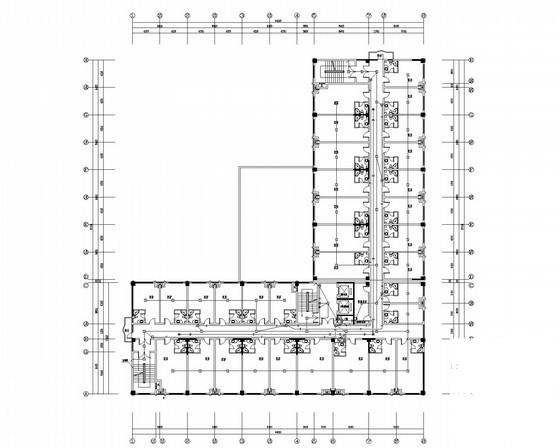

三-十七层电气干线平面图

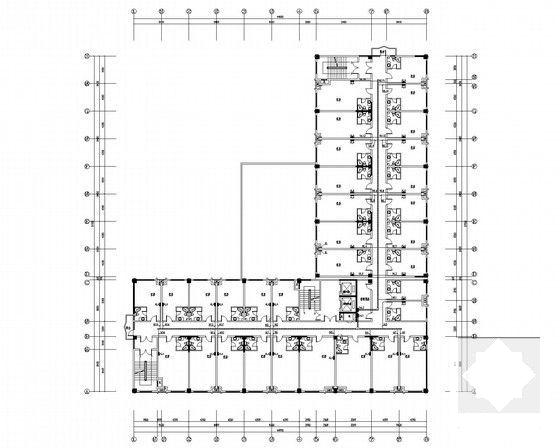

三-十七层弱电平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
