16层酒店式公寓给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:16632.73平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:72张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水分区:三区
  • 排水技术:重力排水
  • 大样节点:水箱,水泵,卫生间
  • 项目所在地:湖南

附件详情

  • 设计说明、图例及主要材料表
  • 消防平面图
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 给排水平面图
  • 给水系统原理图
  • 排水系统原理图
  • 冷凝水系统原理图
  • 卫生间给排水大样图
  • 屋顶消防水箱 平面布置图
  • 消火栓出水管安装详图
  • 进水管安装详图
  • 溢流管安装详图消
  • 防水箱喷淋出水管安装详图
  • 泄空管安装详图
  • 水泵房平面布置图
  • 生活水箱泄空管安装详图
  • 生活水箱基础平面图
  • 消防水池潜水排污泵出水管安装详图
  • 喷淋泵安装详图
  • 消火栓泵安装详图
  • 地下室集水坑系统图
  • 防爆地漏安装大样
  • 战时不锈钢装配水箱系统图
  • 防爆地漏排水系统图
  • 喷淋平面图

附件详情

该附件为湖南某酒店式公寓给排水全套图纸。
项目概要:总建筑面积16632.73平方米,建筑基底面积1433.46平方米,建筑高度49.55米。地上16层,地下1层。建筑建筑设计结构形式为框架结构,使用年限为50 年,建筑耐火等级为一级。
设计内容:给水系统、排水系统、消火栓系统、自动喷水灭火系统及灭火器配置。
给水分区为一至二层为低区,由市政管网直接供水;三层~十六层为高区,由位于地下室的高区生活加压设备供水,供水压力为0.78MPa,三~十层采用减压阀组减压,阀后工作压力小于0.30MPa。室外消火栓用水量为20L/s,室内消火栓用水量为20L/s。污水立管中污水就近排入污水检查井,经化粪池处理后排入小区污水管道。屋面雨水排水系统见建筑专业施工图,每根雨水立管在距地面1米处设检查口。屋面雨水管高层部分宜采用承压塑料管。
,共72张图纸。

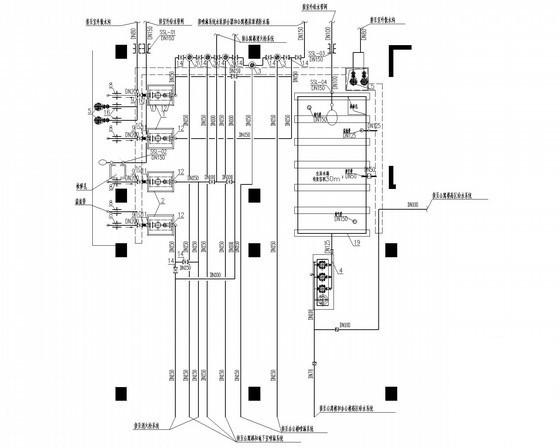

水泵房平面布置图

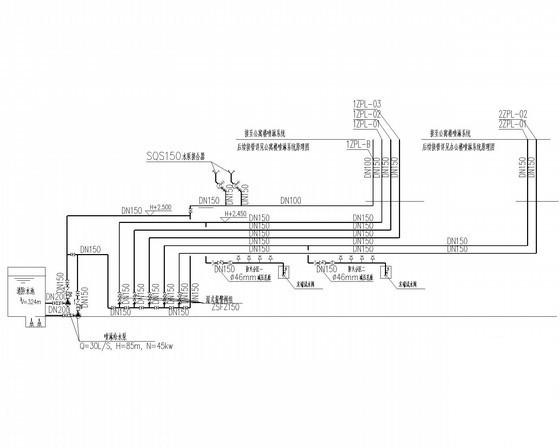

喷淋系统原理图

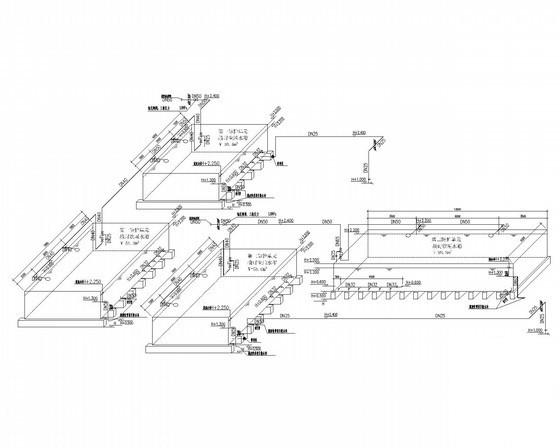

战时不锈钢装配水箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 16层酒店式公寓给排水CAD图纸 - 1
    第 1 张图
  • 16层酒店式公寓给排水CAD图纸 - 2
    第 2 张图
  • 16层酒店式公寓给排水CAD图纸 - 3
    第 3 张图
  • 16层酒店式公寓给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
