高层酒店式公寓及地库电气施工图纸
-
建筑类别：住宅,宾馆,酒店
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：48887平方米
-
建筑地上层数：25层
-
建筑地下层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：车库,设备用房
-
节点大样：配电箱
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：广东
该附件为广州高层酒店式公寓及地库
电气施工图
，设计范围包括：1)20/0.4kV变配电系统;2)动力配电系统;3)照明系统;4)建筑物防雷、接地系统及安全措施;

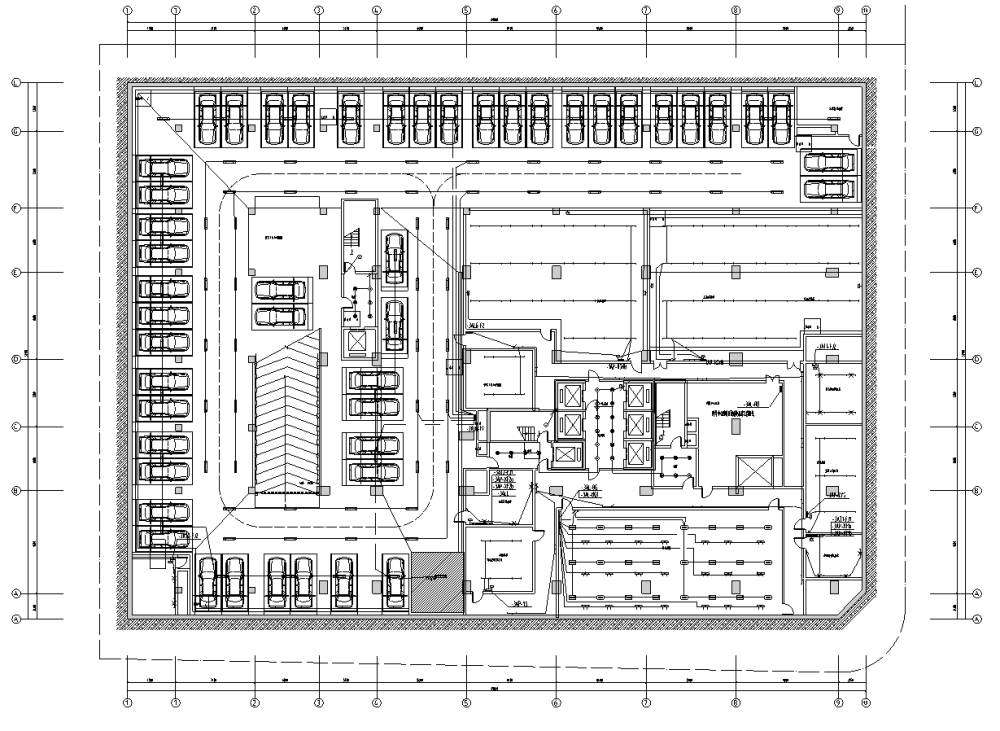

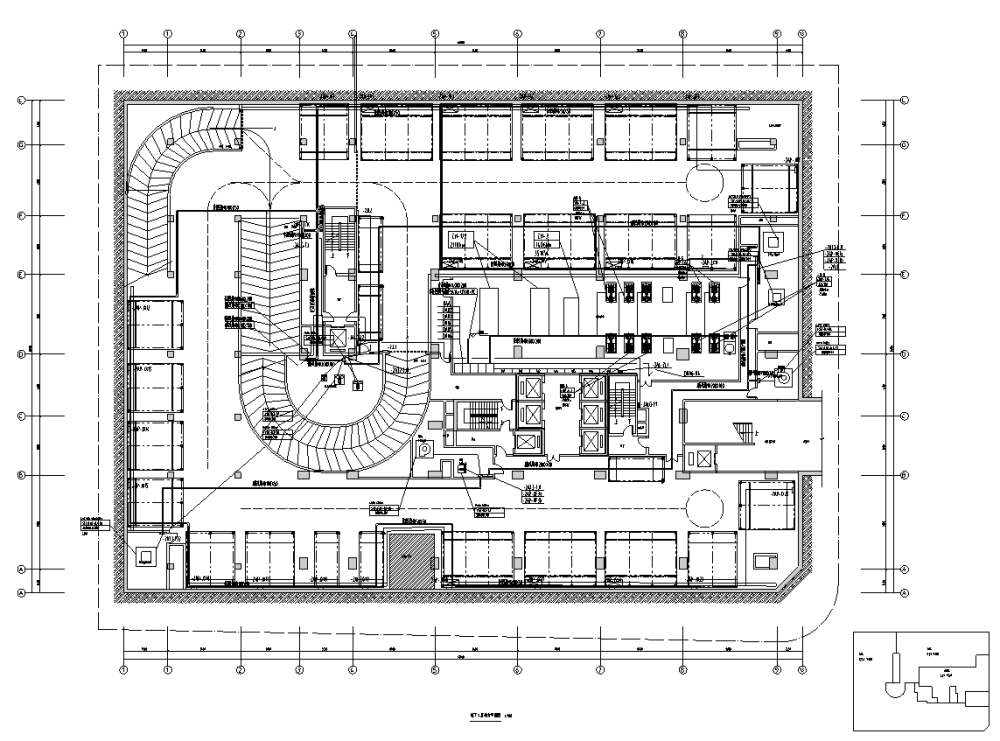

地下动力平面图
动力平面图
应急照明平面图

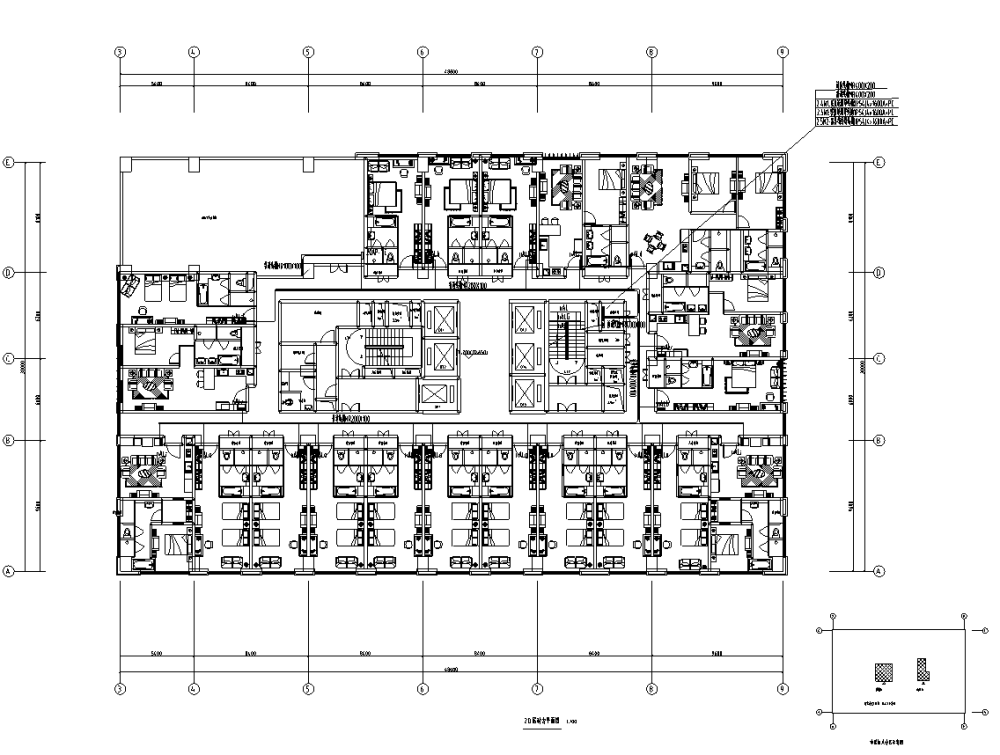

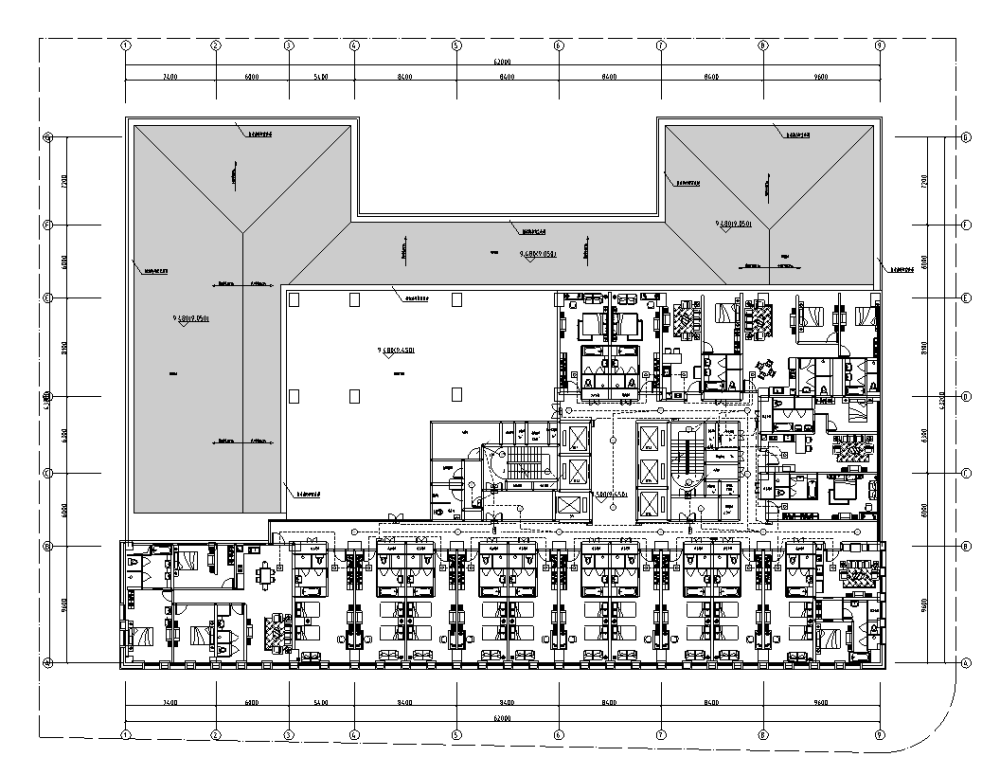

照明平面图

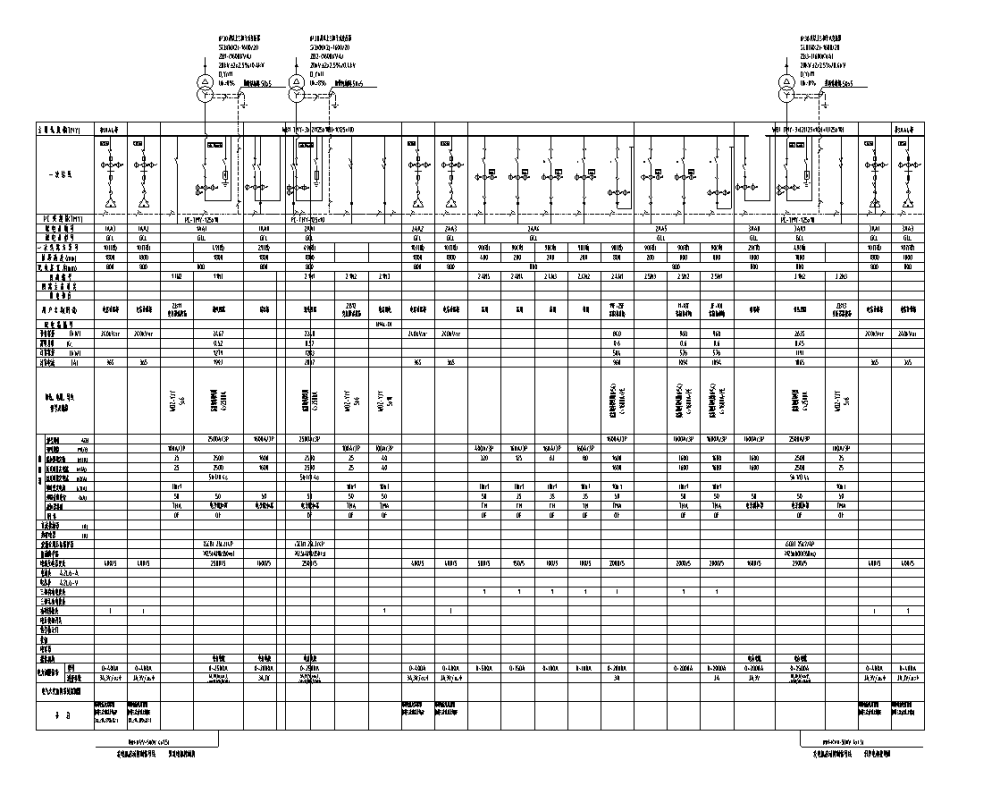

低压配电系统
配电接线图
高压配电系统图
变配电系统主接线
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
酒店式公寓图纸 - 1 -
酒店式公寓图纸 - 2 -
酒店式公寓图纸 - 3 -
酒店式公寓图纸 - 4 -
酒店式公寓图纸 - 5 -
酒店式公寓图纸 - 6 -
酒店式公寓图纸 - 7
-
酒店式公寓图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：18.07 MB
- 收藏次数：0
-
文件名称：
附件-996099555058996780.rar
