1209平米地上3层学校综合楼强电施工图纸

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：1209平方米
  • 地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：10张
  • 设计年代：近代
  • 地下室用途：人防
  • 节点大样：人防
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：浙江
  • 强电设计： 供配电系统 ,建筑物防雷,接地安全,其它

附件详情

  • 资料目录
  • 设备材料表
  • 电气设计说明
  • 配电箱系统图（一）
  • 配电箱系统图（二）

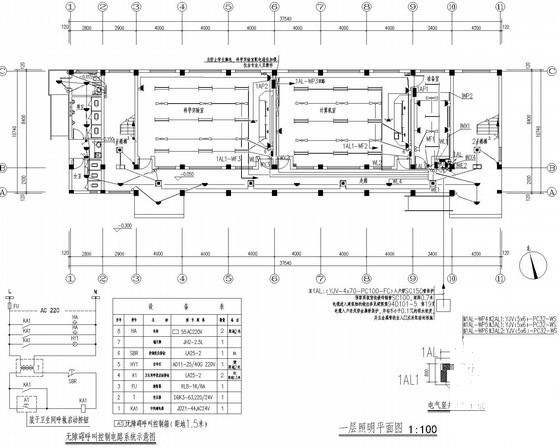

  • 一层 照明平面图
  • 二层照明平面图
  • 三层照明平面图
  • 屋顶层 防雷平面图
  • 基础接地平面图
  • ……

附件详情

该项目为学校综合楼，位于浙江省。防火设计的建筑分类为多层公共建筑，耐火等级为二级。地上三层，建筑面积1209平方米,建筑高度为12.6m.该项目设计包括红线内的以下电气系统：220/380V配电系统、建筑物防雷、接地系统及安全措施、电气节能和环保。
，图纸共10张。

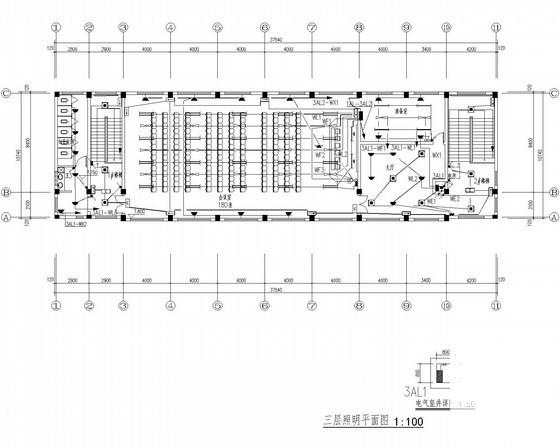

三层照明平面图

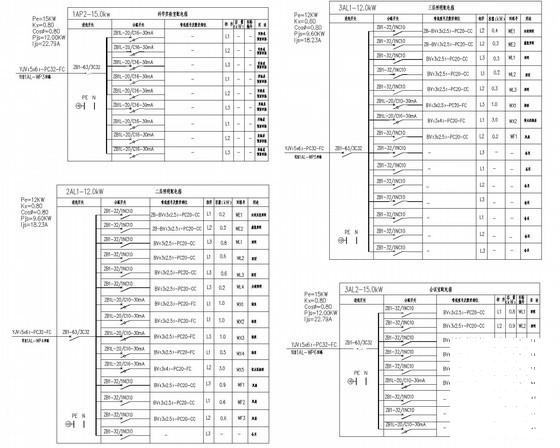

配电箱系统图（二）

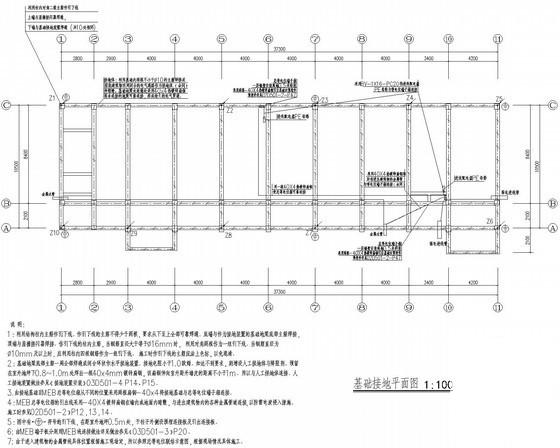

基础接地平面图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 学校综合楼 - 1
    学校综合楼 - 1
  • 学校综合楼 - 2
    学校综合楼 - 2
  • 学校综合楼 - 3
    学校综合楼 - 3
  • 学校综合楼 - 4
    学校综合楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
