8层艺术系综合楼强电施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 防雷等级：第二类
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,信息网络系统
附件详情
- 一、 配电箱系统 图
- 二、 照明平面图
- 三、插座动力平面图
- 四、防雷接地平面图
附件详情
本稿件是某艺术系综合楼强电图纸，工程以教学楼为主体，含普通教室、声乐教室、多媒体教室、琴房、办公室等，附属座音乐厅、大型展厅、排练厅等功能。电气设计包含配电设计、照明、插座动力、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

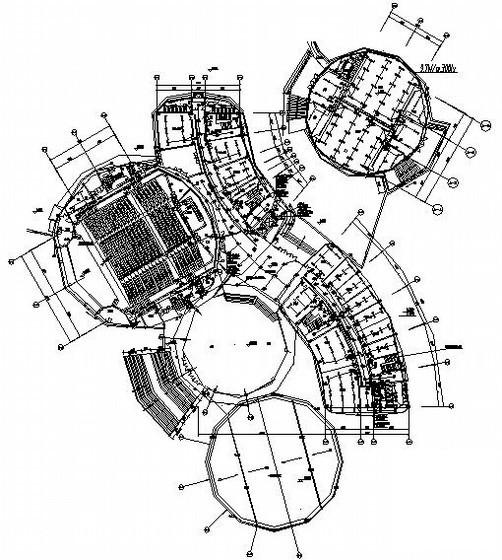

强电施工图 - 1 -

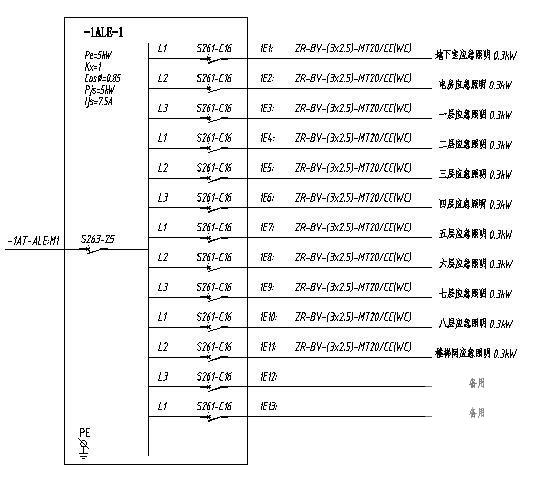

强电施工图 - 2 -

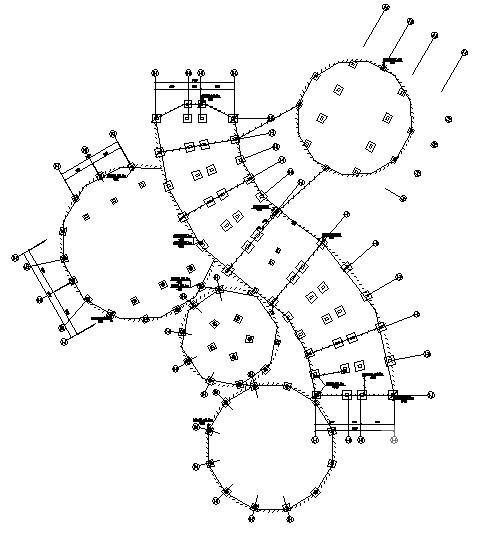

强电施工图 - 3 -

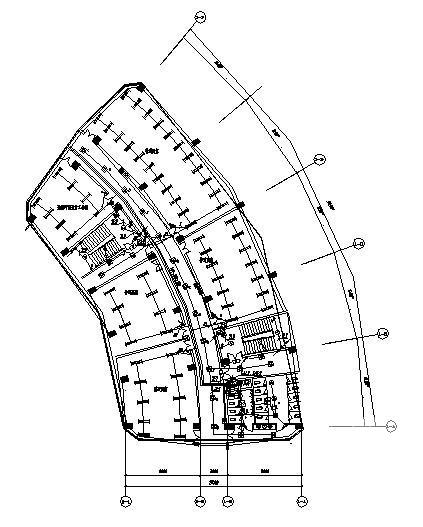

强电施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
