5层三万平综合楼强电施工图纸

搜索更多资源
  • 建筑类别：办公,文化
  • 建筑高度类型：多层建筑
  • 建筑设计面积：29175平方米
  • 建筑地上层数：5层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 地下室用途：车库,设备用房
  • 负荷等级：一级,二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：河南
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它

该附件为河南五层综合楼 电气施工图 。

概况：
该项目为河南省综合楼，建筑性质为办公、会议、展览。建筑面积为29175平方米，层数为地上五层、地下一层。建筑高度为36米

设计范围：
10KV/0.4KV变配电；照明及配电系统；消防设施配电及控制系统；
空调配电及控制系统；防雷与接地系统。

部分图纸摘录：

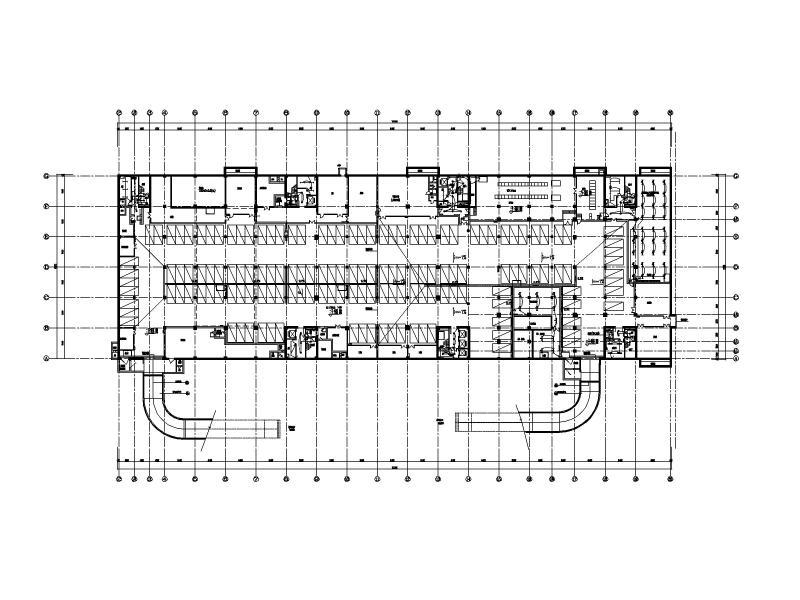

照明平面图
动力干线平面图

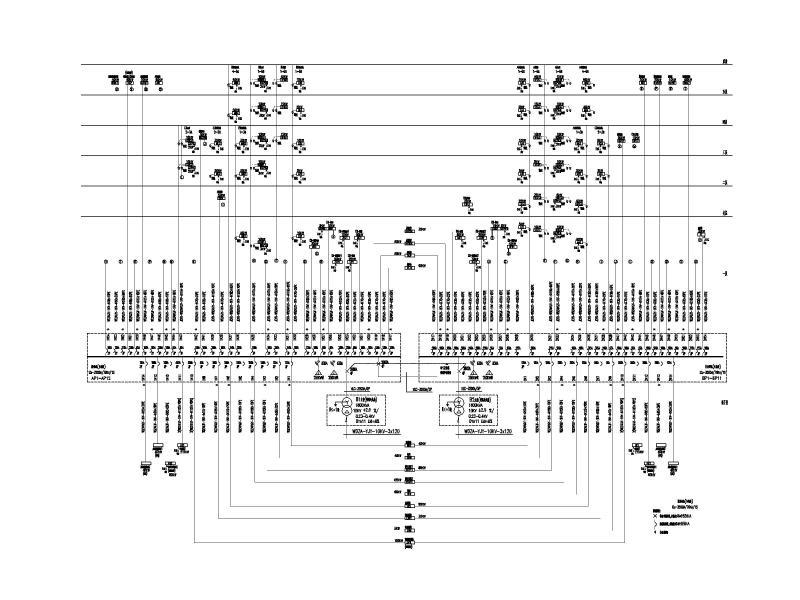

变电所0.4KV动,照配电干线图
火灾漏电报警系统图

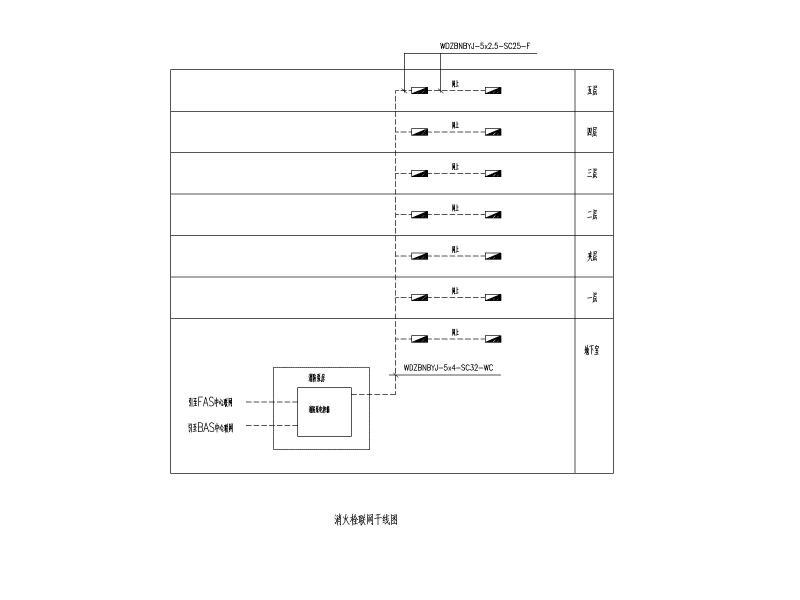

消火栓联网干线图

应急电源控制联网干线图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 综合楼施工图纸 - 1
    综合楼施工图纸 - 1
  • 综合楼施工图纸 - 2
    综合楼施工图纸 - 2
  • 综合楼施工图纸 - 3
    综合楼施工图纸 - 3
  • 综合楼施工图纸 - 4
    综合楼施工图纸 - 4
  • 综合楼施工图纸 - 5
    综合楼施工图纸 - 5
  • 综合楼施工图纸 - 6
    综合楼施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
