特殊教育学校门卫室电气设计CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：单层建筑
- 建筑设计面积：87平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：4张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、照明插座平面图
- 四、 弱电平面图
- 五、 防雷接地 平面图
附件详情
本稿件是特殊教育学校门卫室电气施工图纸，工程分为砖混结构，建筑高度3.2m，建筑面积87平方米，建筑结构的类别为丙类，建筑耐火等级为二级。电气设计包含配电设计、照明、插座动力、电话宽带、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

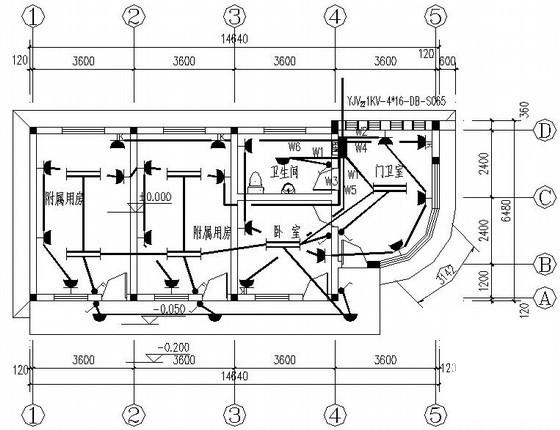

第 1 张图 -

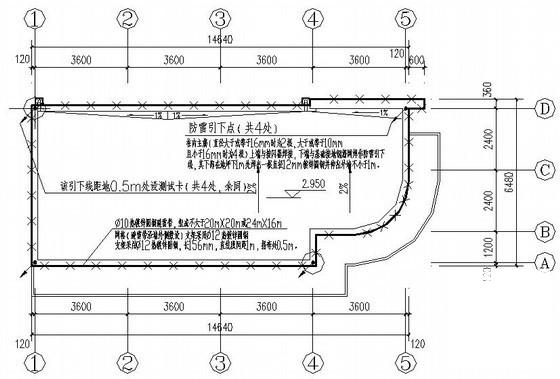

第 2 张图 -

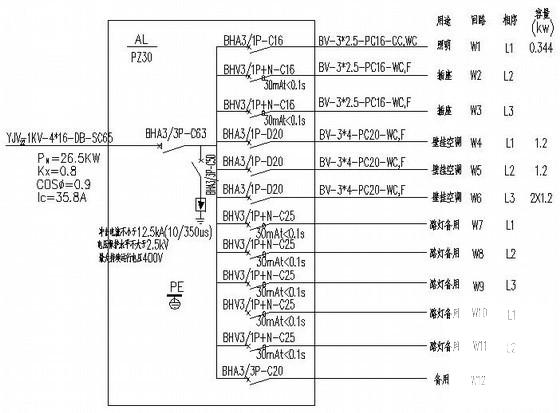

第 3 张图 -

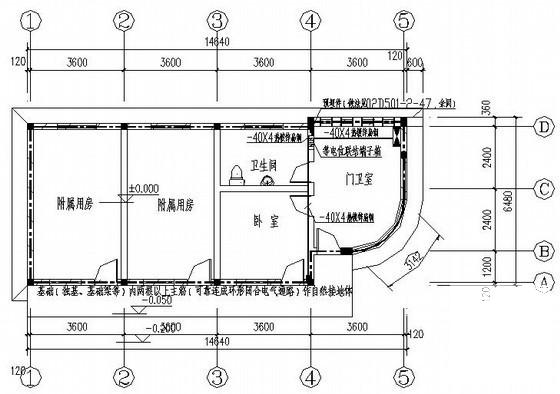

第 4 张图
