机器公司门卫室强电施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：1层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 地下室用途：设备用房
  • 负荷等级：二级,三级
  • 接地方式：TN-S
  • 项目所在地：辽宁
  • 强电设计：供配电系统,电气照明,接地安全,其它

该附件为机器公司门卫室强电施工图。

概况：
该项目为辽宁大连某机器公司，本子项为门卫室。地下一层，地上一层。
本建筑采用220/380伏、50赫兹、带电导体为三相四线制的配电系统与TN-S接地型式。配电方式采用树干式、放射式相结合的混合配电。本建筑消防负荷为二级负荷，其余一般电力与照明负荷等级为三级。消防用电设备的配电设备应有明显标志。
...

设计范围：
配电系统；电力系统；照明系统；干线系统。

部分图纸摘录：

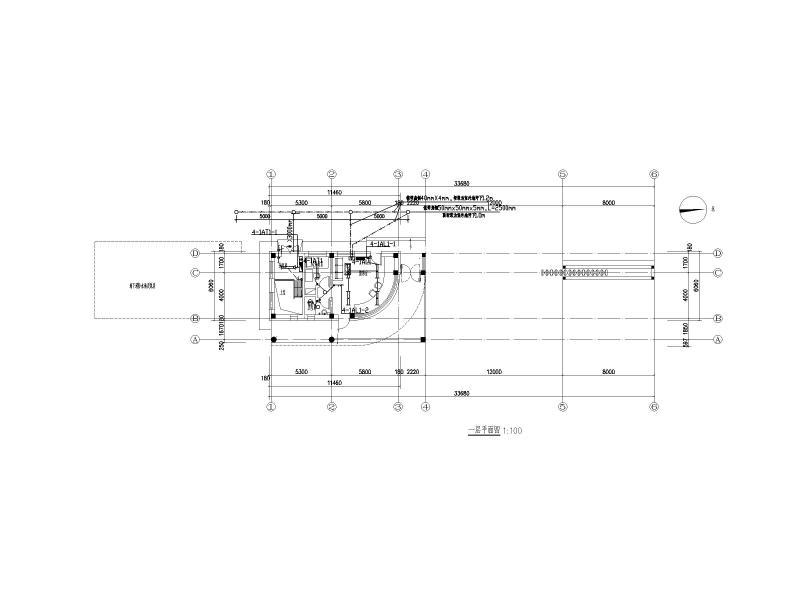

照明平面图
电力平面图

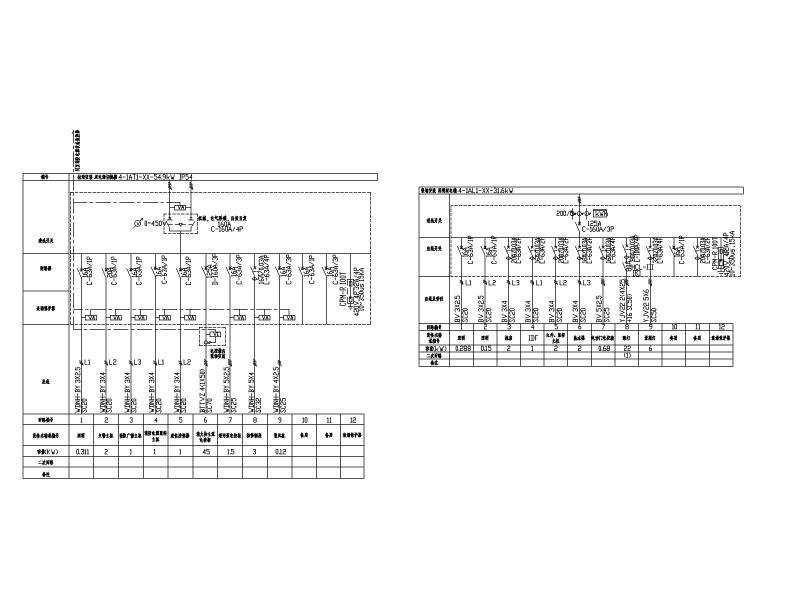

配电系统图
建筑干线系统图

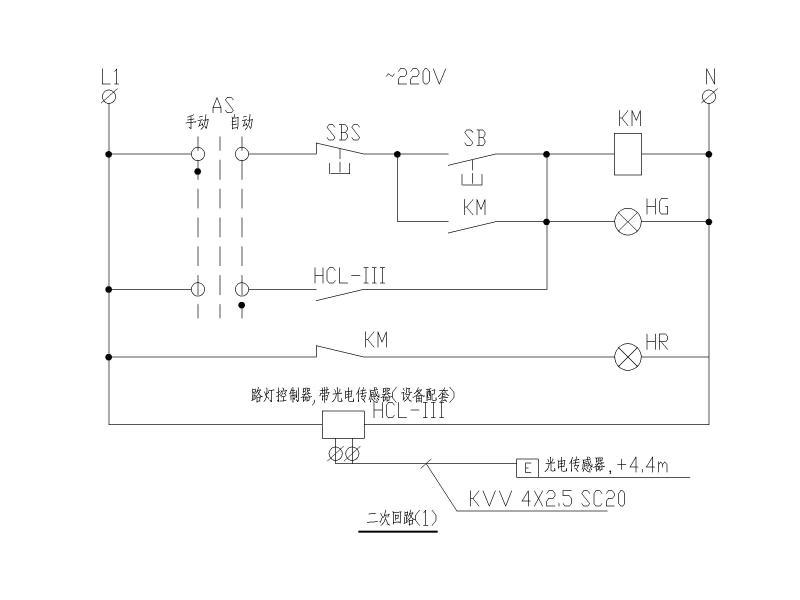

二次回路图
