厂区门卫室电气CAD施工图纸.dwg
- 建筑类别：工业建筑
- 建筑高度：单层建筑
- 建筑结构形式：混合结构
- 建筑面积：34.08平方米
- 地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：3张
- 负荷等级：三级
- 火灾保护分级：二级
- 强电 设计：低压配电,电气照明,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、 电气设计 说明

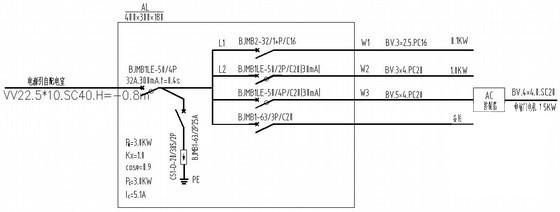

- 二、 配电箱系统 图

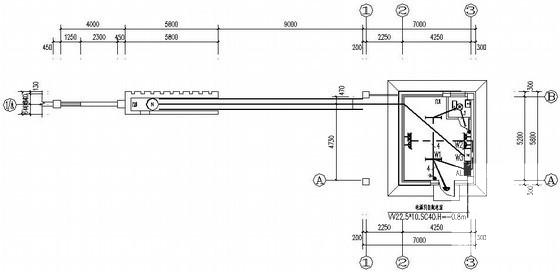

- 三、照明电气平面图

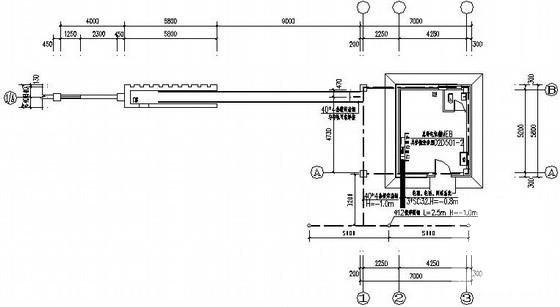

- 四、弱电及接地平面图
附件详情
本稿件是某厂区门卫室电气施工图纸，工程建筑面积34.08m2；层数为一层；其耐火等级为二级；建筑高度：4.05m；建筑建筑结构形式为砖混结构；基础为独立基础。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话网络系统设计、有线电视系统设计、接地系统设计。
