厂区1层门卫值班室建筑施工图纸
- 工程设计年代：近代-01
- 图纸设计深度：施工图
- 建筑设计面积：36.8平方米
- 建筑高度：4米
- 建筑层数：1
- 设计效果图：无
附件详情
- 某厂区门卫全套施工图，包括设计说明和工程做法，平面，立面，剖面，接点详图，门窗大样等。造型别具特色，供大家参考学习。
附件详情
该资料为：某厂区一层门卫房
建筑施工
图
工程建筑面积约为：36.8平方米
建筑设计结构形式为：转混结构
层数为： 1层
高度为： 4米
这份参考资料包括：设计说明、工程做法、各层建筑平面、立面、剖面图、
节点详图
、门窗大样，共2张图纸。
设计功能包括：值班室。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
门卫室建筑图纸 - 1 -

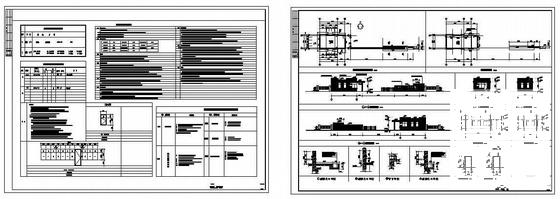

门卫室建筑图纸 - 2 -

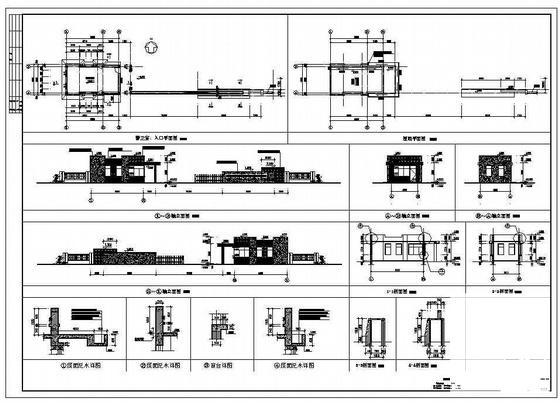

门卫室建筑图纸 - 3 -
门卫室建筑图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.48 MB
- 收藏次数：0
-
文件名称：
附件-995886698570597777778.rar
