砌体结构厂区大门及门卫房结构CAD施工图纸（独立基础）(屋面檩条布置)
- 建筑类别：住宅
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：7张
- 设计年代：近代
附件详情

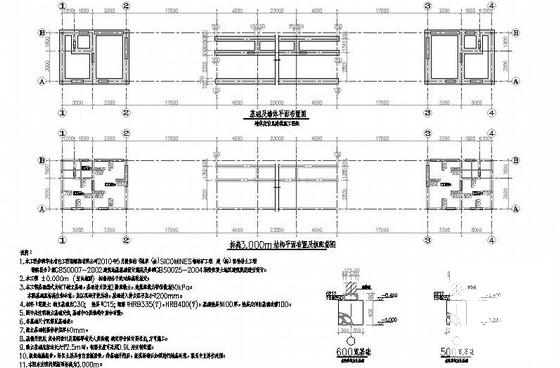

该项目为大型厂矿生活区大门及门卫房工程。砌体结构钢屋盖。采用独立基础。包括：结构设计总说明，基础及平面布置图，板配筋及结构
平面布置图
，屋面钢结构布置图，屋面檩条布置图，共计7张图纸。

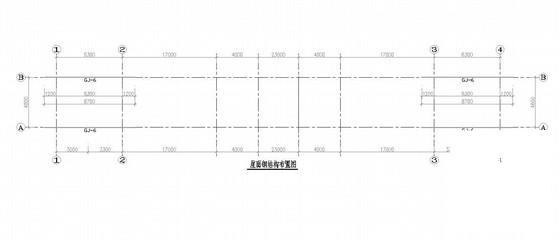

屋面钢结构布置图

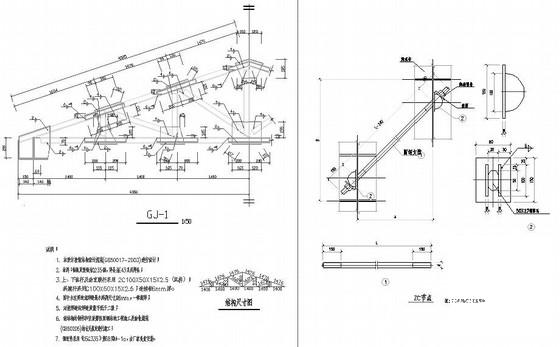

钢屋架及节点

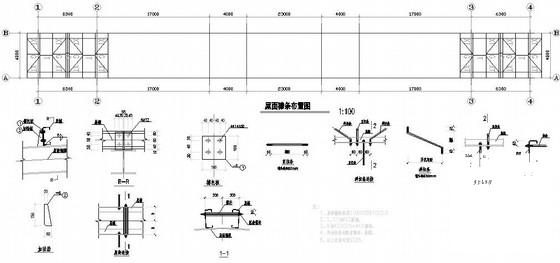

屋面檩条布置
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.24 MB
- 收藏次数：0
-
文件名称：
附件-995879596885958055868.rar
