钢框架结构厂区供热锅炉房结构CAD施工图纸（独立基础）
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 建筑设计结构形式：混合结构
- 钢筋混凝土结构：框架
- 钢结构：桁架
- 基础形式 ：独立基础
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目为大型厂区配套供热锅炉房。独立基础，6度抗震。包括：结构设计总说明，钢
结构设计说明
，基础平面布置图，框架柱
平面布置图
，各层结构平面配筋图，钢结构檩条布置图等共计9张图纸。
屋面檩条布置图
基础平面布置图
钢结构详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

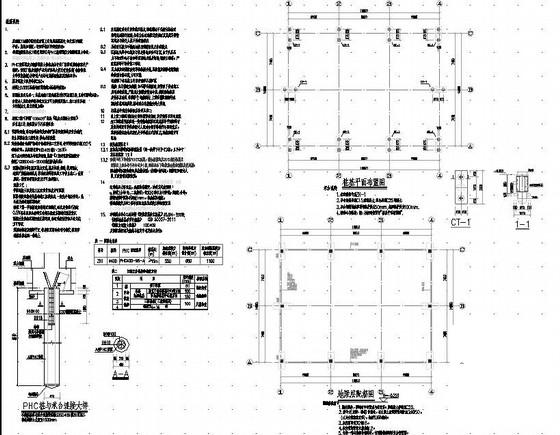

第 1 张图 -

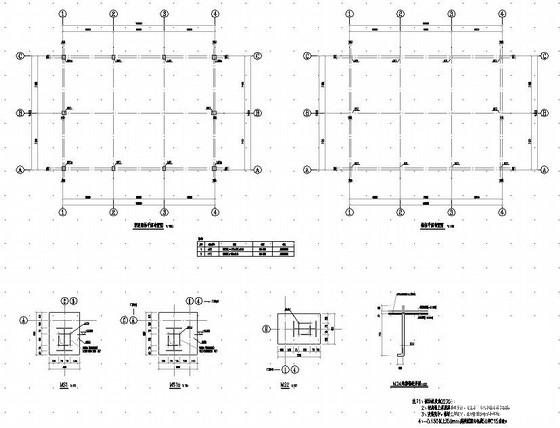

第 2 张图 -

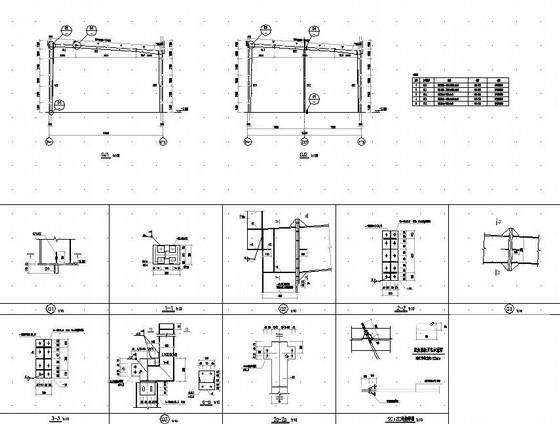

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
