8度区4层钢框架结构CAD施工图纸（独立基础）(平面布置图)
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：11张
附件详情
结构设计总说明、焊接标准图、基础设计说明、基础平面布置图平面、柱脚预埋件平面布置图、钢柱定位图、梁平面布置图、板
平面布置图
、室内楼梯、框架节点立面布置图、
节点详图
、外挂钢梯共11张图纸。

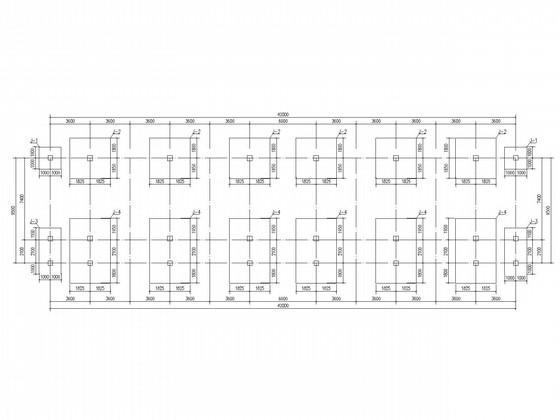

基础平面布置图平面

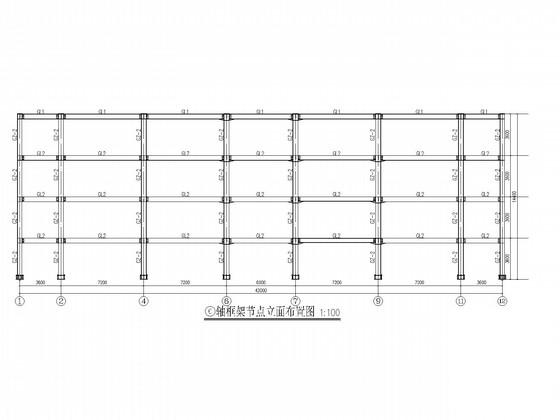

框架节点立面布置图

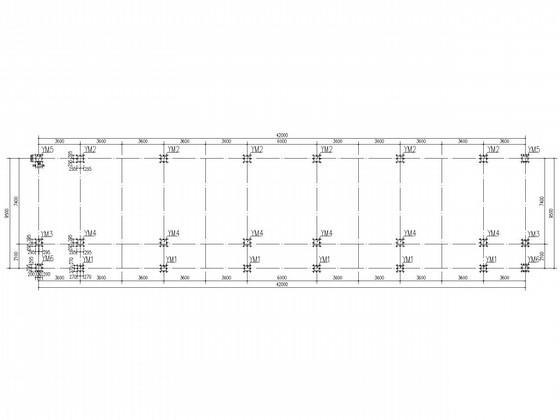

柱脚预埋件平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：3.4 MB
- 收藏次数：0
-
文件名称：
附件-995878969588557565875.rar
