21米框架结构锅炉房结构CAD施工图纸（桩基础）
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目是锅炉房项目，二层建筑，钢筋混凝土框架结构，7度设防，桩基础，基础设计等级为丙级，该资料包含：
结构设计说明
，基础图，梁板柱配筋图等共计8张图。
分享投稿时间：近几年
柱布置图
梁配筋图
板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

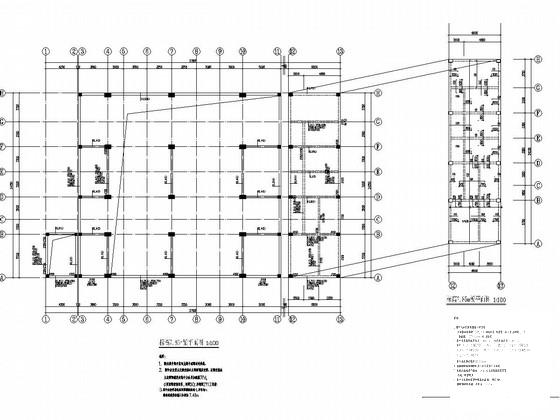

第 1 张图 -

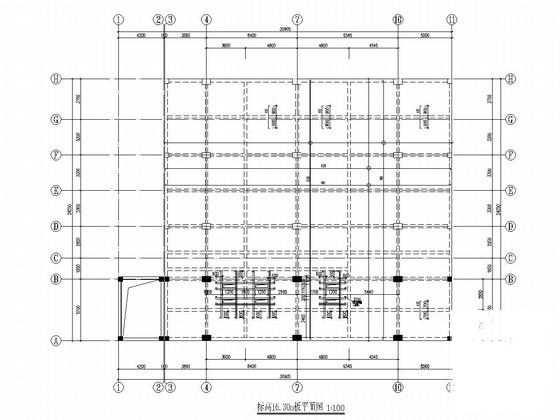

第 2 张图 -

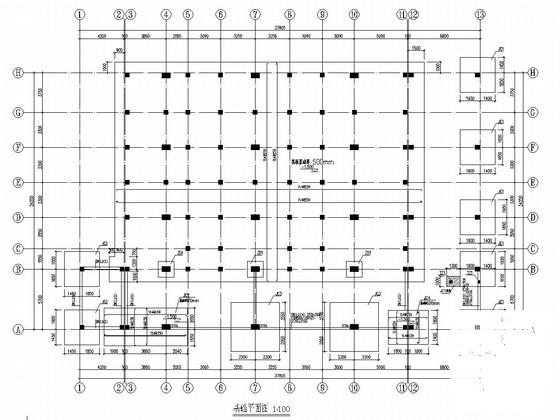

第 3 张图 -

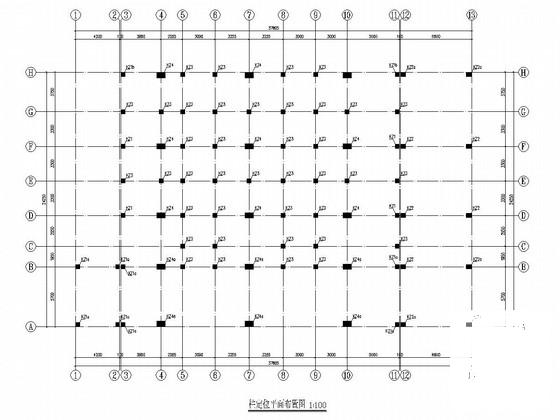

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-26
- 评论次数：0
- 浏览次数：0
- 文件大小：1.1 MB
- 收藏次数：0
-
文件名称：
附件-995876765997585778879.rar
