框架结构小学结构CAD施工图纸（4层载体桩）
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.60kN/平方米
- 参考图纸：28张
- 设计年代：近代
附件详情
桩基础、承台地梁 、框架结构10000平米的学校结构施工图。
该资料包含：
结构设计说明

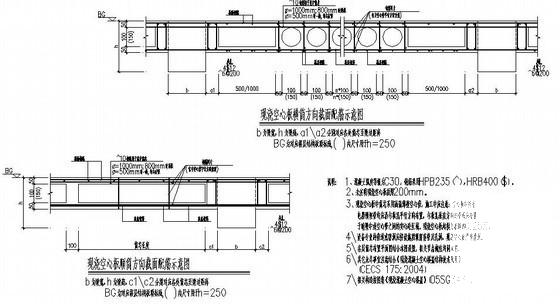

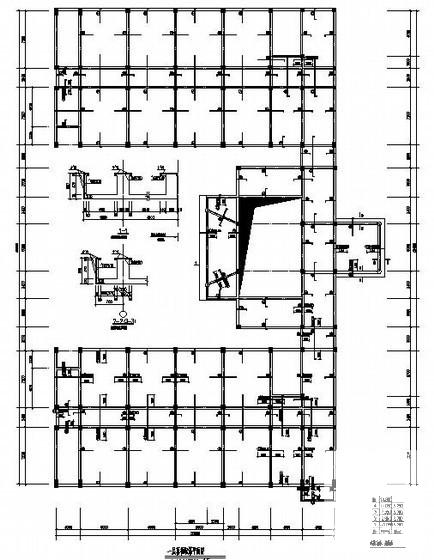

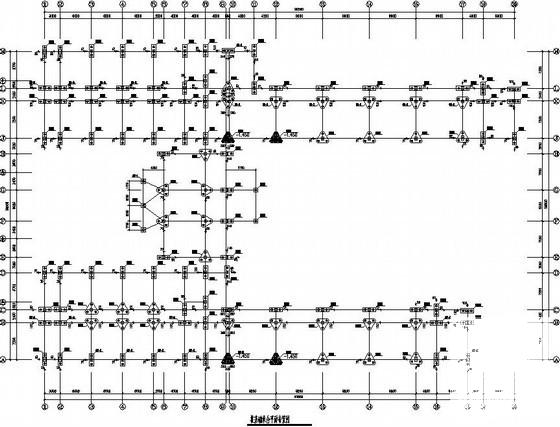

，桩基础承台平面布置图，承台梁平面布置图，基础详图，地沟
平面布置图

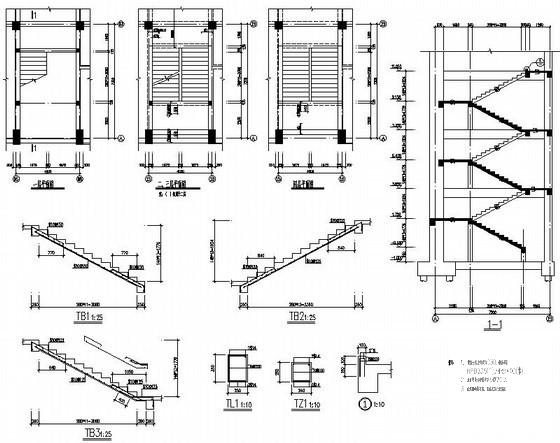

，柱平法施工图，梁平法施工图，板配筋平面图，楼梯配筋图等
共28张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
