5层L型框架结构小学综合楼结构施工图纸

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑地上层数：5层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.55kN/平方米
参考图纸：41张
设计年代：近代

附件详情

该项目是浙江小学综合教学楼项目，地上5层，框架结构，建筑设计面积：4050.2平方米，占地面积：847.6平方米，建筑高度：22.190m，采用干作业冲抓成孔嵌岩灌注桩基础，基础设计等级为丙级，按6度抗震设计。
结构专业该资料包含：结构设计总说明，桩基及承台定位图，地梁配筋图，框架柱平法施工图，阶梯教室梁、板配筋图，楼梯图，共计24张图。

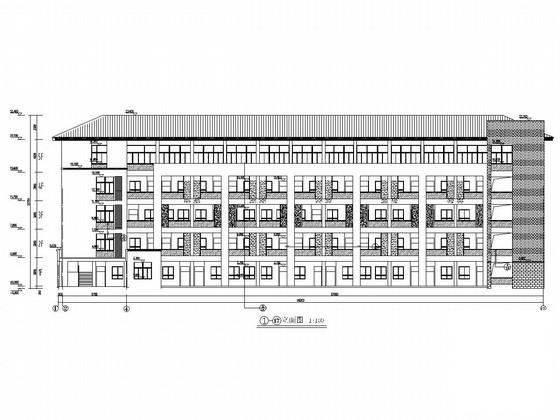

建筑专业该资料包含：建筑设计说明，节能说明，立面图，平面图，剖面图，门窗表，卫生间详图，节点详图等共计17张图。
分享投稿时间：近几年

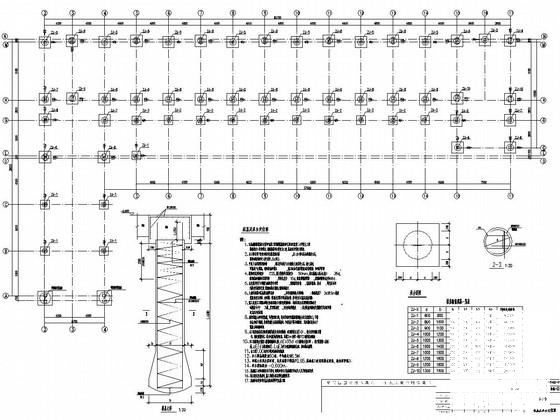

桩基及承台定位图

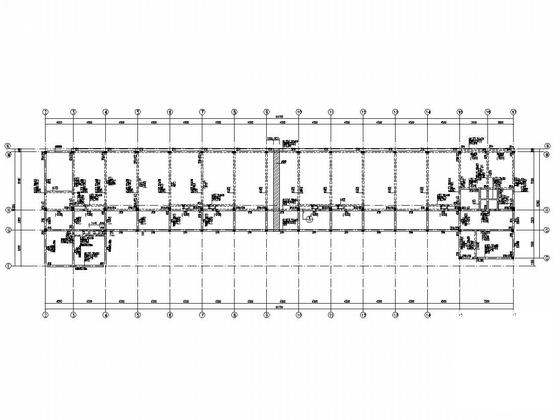

二层板配筋图

五层板配筋图

五层梁配筋图

四层平面图

节点详图

3.870m以下框架柱平法施工图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
