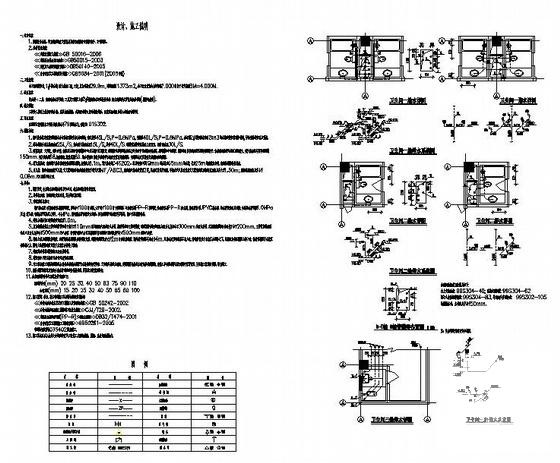

11373平米大型纺织城综合楼给排水施工图纸

附件详情

该项目为某市场,1#综合楼,耐火等级二级,六层,室内外高差29.9m,建筑面积11373m2,该项目设计室内地坪标高±0.000相当于假定高程BM=4.000M.

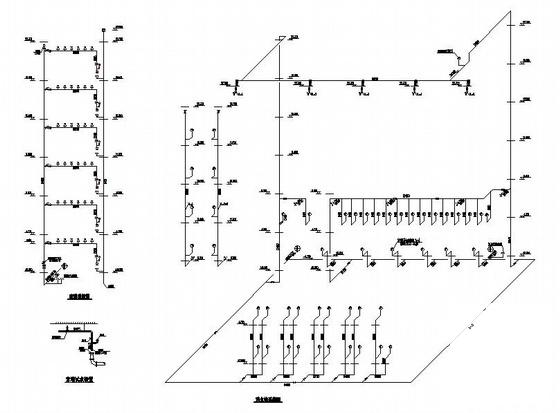

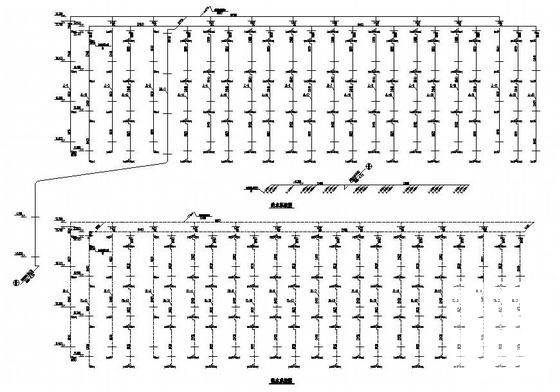

给水系统:
综合楼一.二层，由市政给水管供给,三层及三层以上由2#楼内给水加压设备供给.热水由屋顶太阳能热水器供给(辅助电伴热).
排水系统:
三层及三层以上排水污废分流，底层合流排出，粪便污水排入室外检查井后，经化粪池处理后排入市政污水管网.
雨水系统:
在屋面天沟处雨水立管处均设雨水斗79型雨水斗, 消防系统 :
1.消火栓系统及喷淋系统用水由市场内消防泵房加压供给,消火栓泵45L/S,P=0.6MPa,喷淋泵40L/S,P=0.6MPa.在市场2#楼顶设容积18m3的水箱连接市场消防管网,另设喷淋增压稳压设施.
2.综合楼室外消水栓用水量25L/S,室内消火栓用水量15L/S,共计40L/S.喷淋系统按中危险级Ⅰ级设置，设计用水量30L/S.

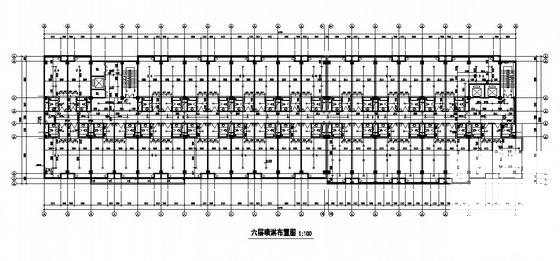

3.喷淋系统:火灾时,喷头动作,水流指示器动作向消防中心显示着火区域位置,此时湿式报警阀处的压力开关动作自动启动喷水泵,并向消防中心报警.综合楼内吊顶的位置采用吊顶型喷头.未吊顶的位置采用直立型喷头,喷头溅水盘与顶板的距离150mm.喷头均选用68度玻璃球,流量系数80.综合楼内如因装修吊顶等活动改变室内建筑环境，喷淋配水支管及喷头须做相应的调整.
4.消火栓系统:室内消火栓沿墙暗安装或沿柱明装,安装高度1.1m,消火栓参见04S202，采用喷嘴口径19mm的水枪配65mm的水带,长度25m的麻质水龙带.箱内设消防软管卷盘.
5.灭火器:按中危级配置灭火器,灭火器选用手提式磷酸铵盐干粉灭火器MF/ABC3,室内消火栓处均设置2具,其余布置见平面图.手提式灭火器设置在灭火器箱内其顶部离地面高度不大于1.50m;底部离地面高度不小于0.08m.灭火器箱不得上锁.
