儿童游乐园给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:娱乐
  • 建筑设计面积:1734平方米
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:喷淋系统
  • 排水体制:污废分流
  • 项目所在地:湖南

附件详情

  • 设计施工说明
  • 自动喷淋平面图
  • 消火栓及灭火器平面图

附件详情

儿童游乐园,建筑面积1734平方米,设计范围包括室内装饰给排水系统,消火栓系统,自动喷淋系统,灭火器系统。
,共5张。

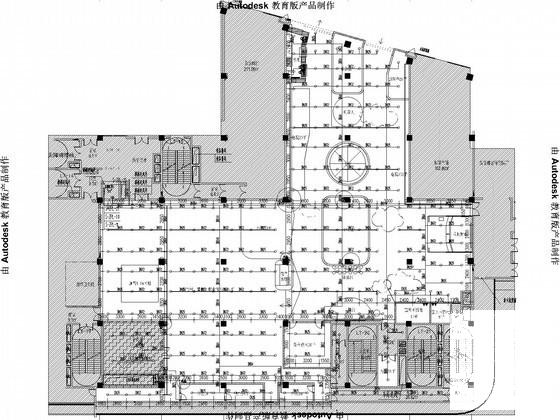

喷淋平面图

消火栓及灭火器平面图

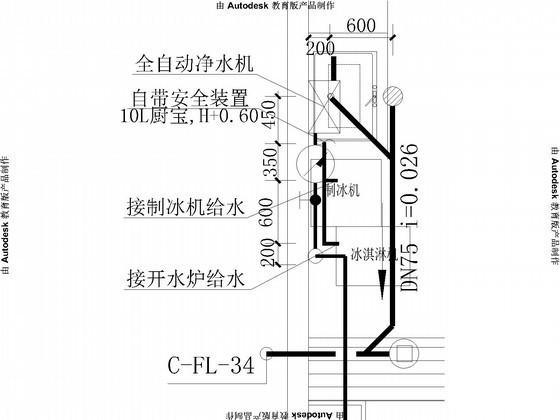

制冰机平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

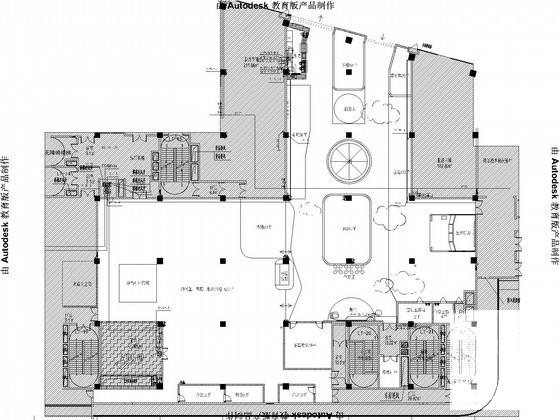

  • 儿童游乐园给排水消防CAD施工图纸 - 1
    第 1 张图

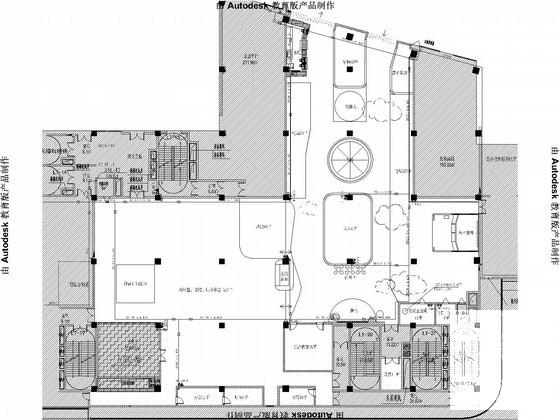

  • 儿童游乐园给排水消防CAD施工图纸 - 2
    第 2 张图
  • 儿童游乐园给排水消防CAD施工图纸 - 3
    第 3 张图
  • 儿童游乐园给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
