儿童乐园施工图纸（消防、建筑）

搜索更多资源
  • 建筑类别：娱乐
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000,DOC
  • 设计年代：近代
  • 项目所在地：江西
  • 强电设计：电气照明,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
该项目为江西某儿童乐园，本项目为此儿童乐园装修工程，设计面积1300平方米，层数为1层，建筑高度为6米，框架结构。

设计范围：
局部的火灾自动报警系统；自动喷水灭火系统；应急照明。

部分图纸摘录：

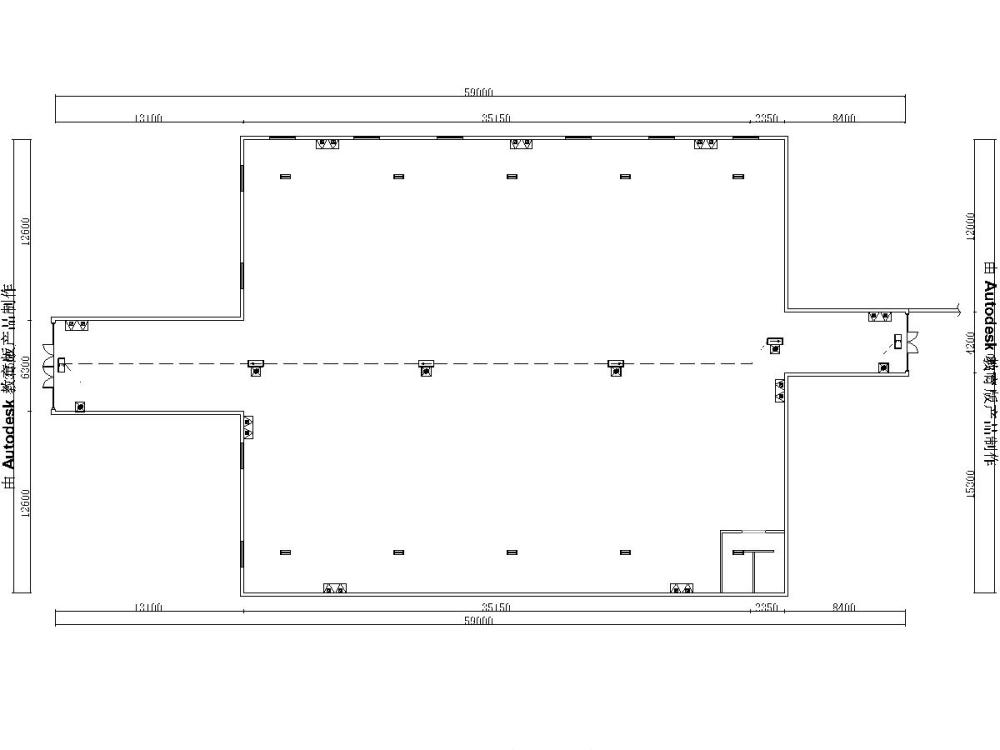

应急照明逃生平面图

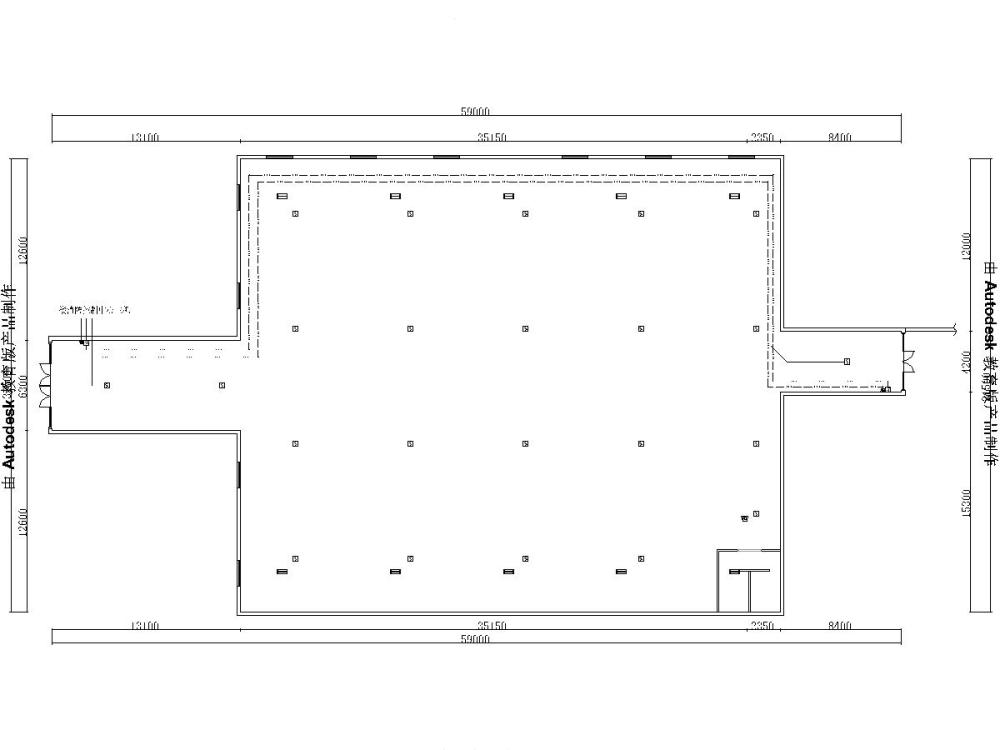

自动报警平面图

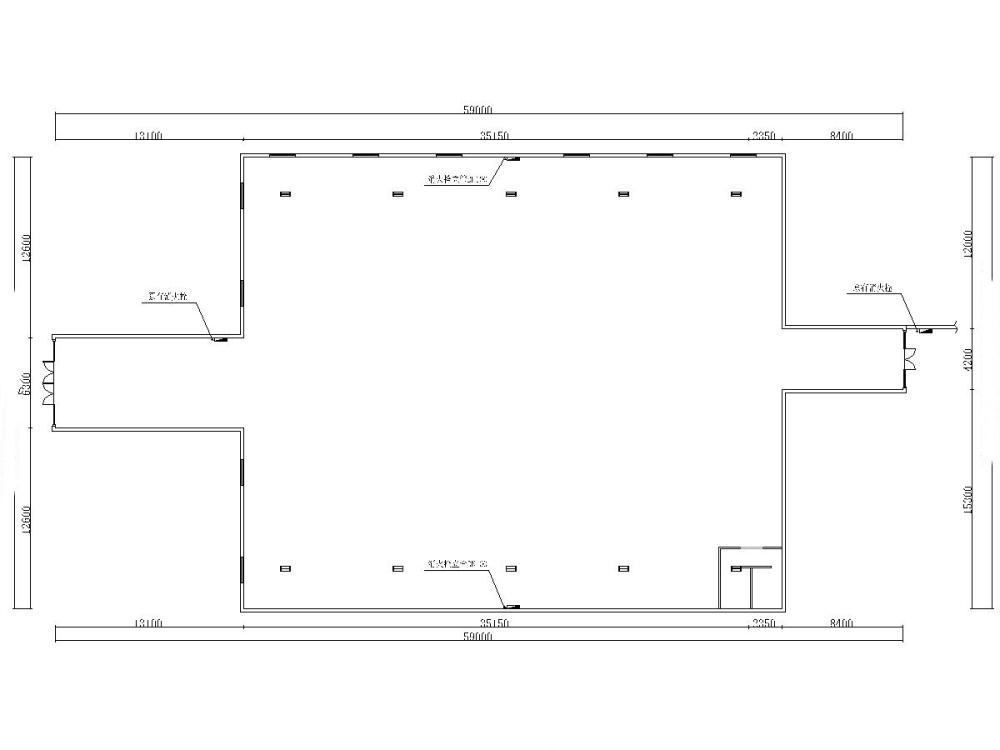

消火栓平面图

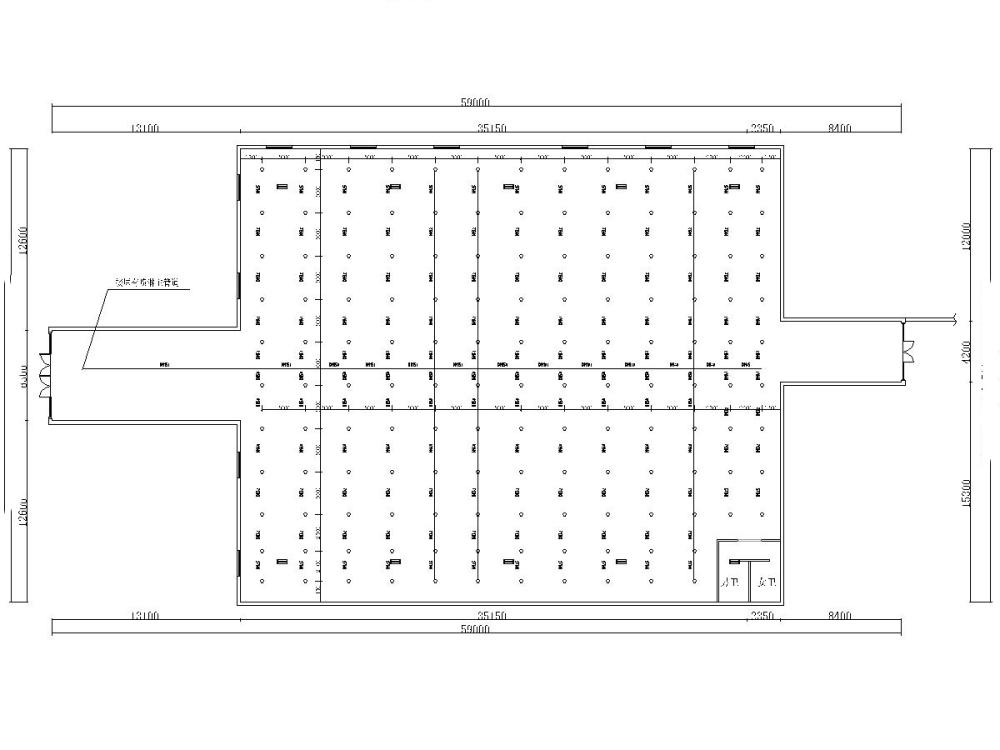

喷淋平面图

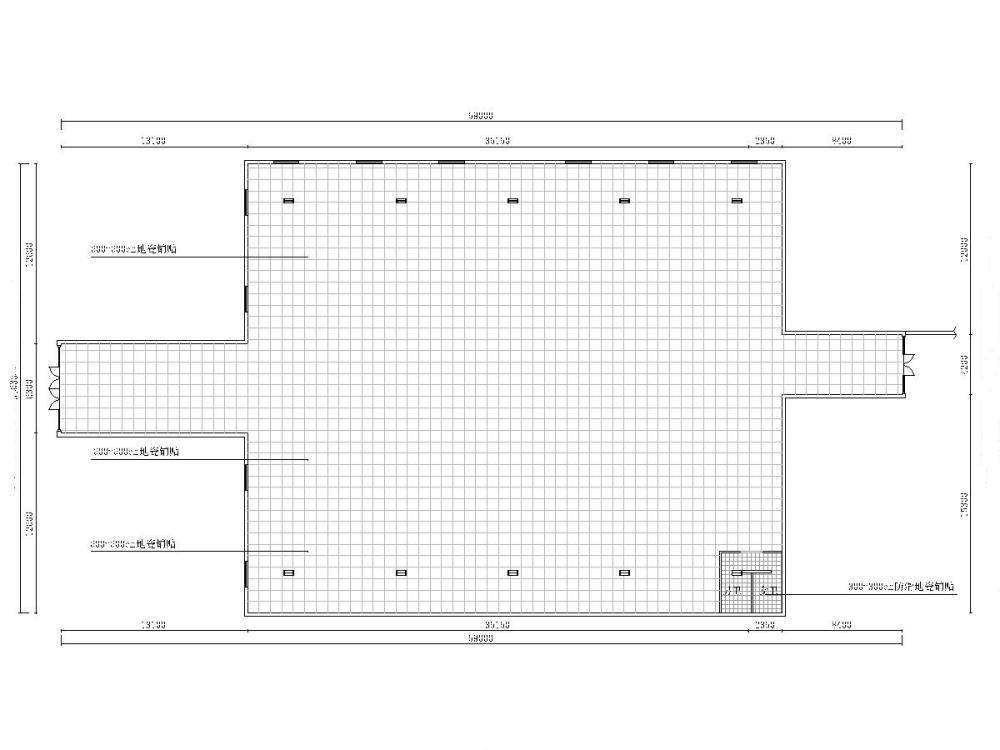

原始结构图
立面图


以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 建筑施工图纸 - 1
    建筑施工图纸 - 1
  • 建筑施工图纸 - 2
    建筑施工图纸 - 2
  • 建筑施工图纸 - 3
    建筑施工图纸 - 3
  • 建筑施工图纸 - 4
    建筑施工图纸 - 4
  • 建筑施工图纸 - 5
    建筑施工图纸 - 5
  • 建筑施工图纸 - 6
    建筑施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
