6000平米6层通信建筑气体消防设计施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：6000平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
生活供水设计：生活给水系统
消防设计：气体灭火系统
特殊系统：气体消防
大样节点：气体灭火,设备房布置
项目所在地：广东

附件详情

资料目录
主要设备材料表
七氟丙烷气体灭火系统设计说明
一层气体灭火平面图
二层气体灭火平面图
三层气体灭火平面图
四层气体灭火平面图
五层气体灭火平面图
六层气体灭火平面图
气体灭火系统图 (一)
气体灭火系统图（二）
气体灭火系统图（三）
气体灭火系统图（四）
气体灭火系统图（五）
气体灭火系统图（六）

附件详情

该项目位于广东,是一通信机楼建筑，地下一层为水池和水泵房，一层为高压配电室、低压配电室、制冷机房、发电机房等；二～六层为空调机房、数据机房、电力电池室、传输机房、交换机房等，建筑高度为35.90m，建筑面积为6440.17m。本建筑的水消防部分详见水施图。建筑耐火等级为一级，为高层建筑。
设计范围为：建筑一～六层的七氟丙烷气体消防设计。
，共计15张图纸；

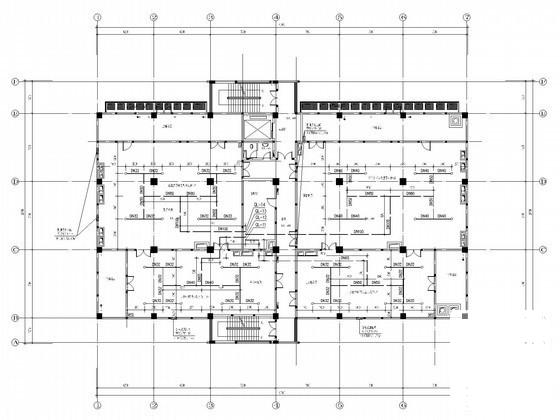

三层气体灭火平面图

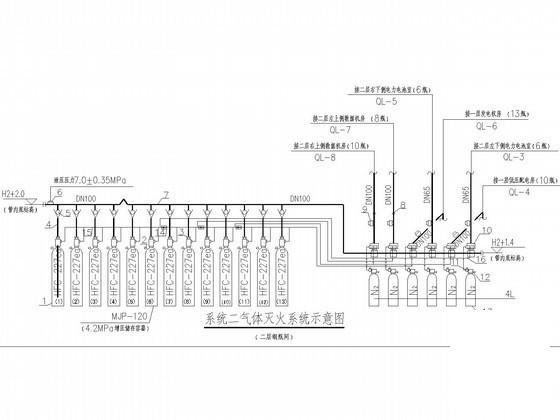

气体灭火系统示意图

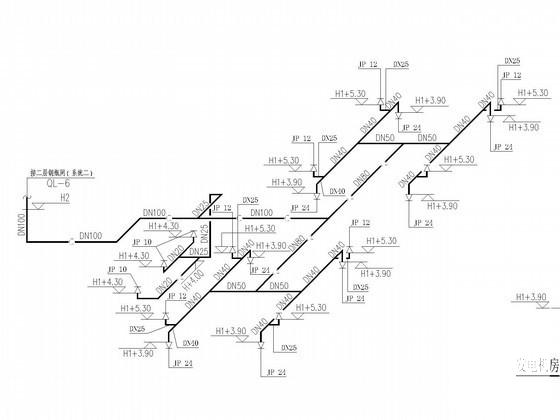

发电机房气体灭火管道系统

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
