多层文化建筑消防通风排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:重庆
一、项目概要:
该项目位于重庆市,是一个多层文化建筑项目,建筑层数地上4层。
图纸内容主要包含设计施工说明,主要设备材料表及图例, 建设工程 初步设计审查意见回复,公共建筑节能(绿色建筑),吊一层排风平面图,排风平面图等...

二、通风设计:
车库通风系统,换气次数为6次/h。卫生间通风系统,换气次数为10次/h;换气扇均配套止回阀。其他房间通风系统,换气次数为4次/h。配电房、发电机房通风系统,换气次数为12次/h...

三、防排烟设计:
内走道和地上面积超过100m功能房间采取自然排烟设计,其排烟口距最远的排烟点的距离不超过30米。防排烟、供暖、通风和空气调节系统中的管道及建筑内的其他管道,在穿越防火隔墙、楼板和防火墙处的空隙应该采用防火封堵材料封堵...

图纸展示:
一层排风平面图
二层排风平面图局部
三层排风平面图局部
四层排风平面图局部
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

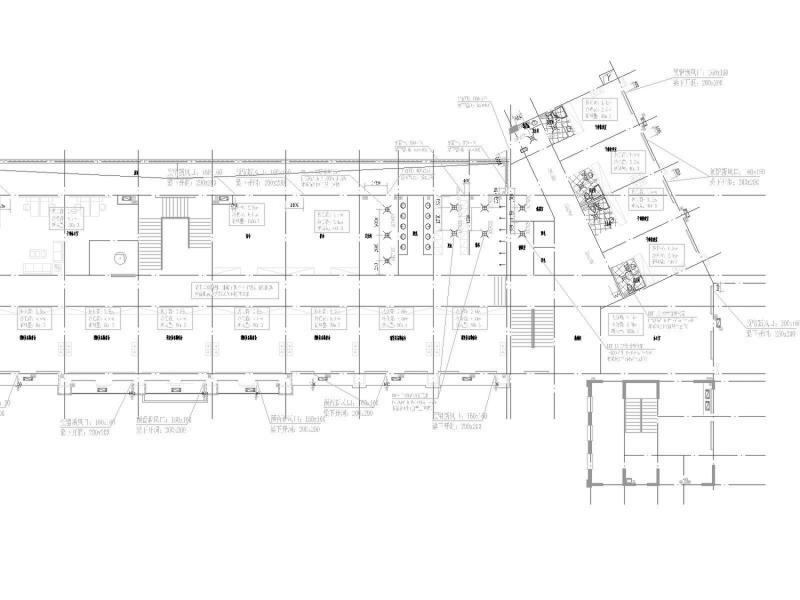

  • 消防通风排烟系统 - 1
    消防通风排烟系统 - 1

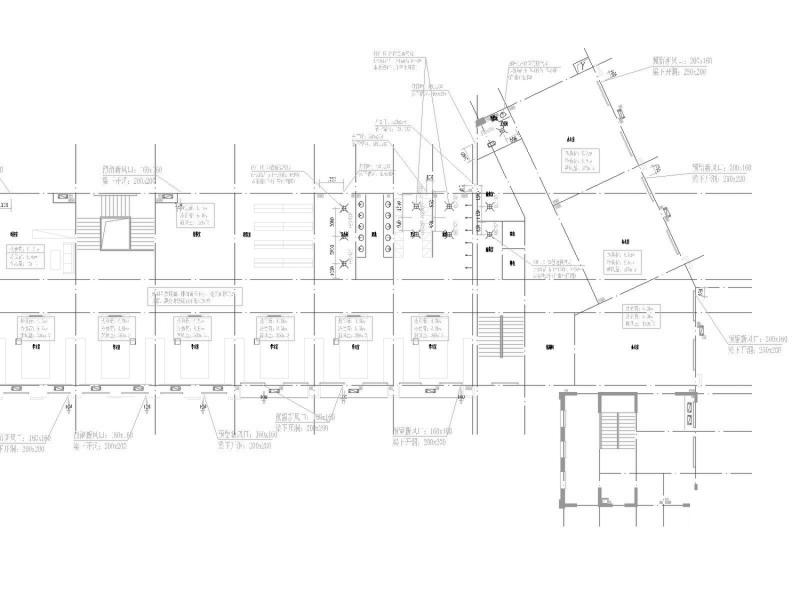

  • 消防通风排烟系统 - 2
    消防通风排烟系统 - 2

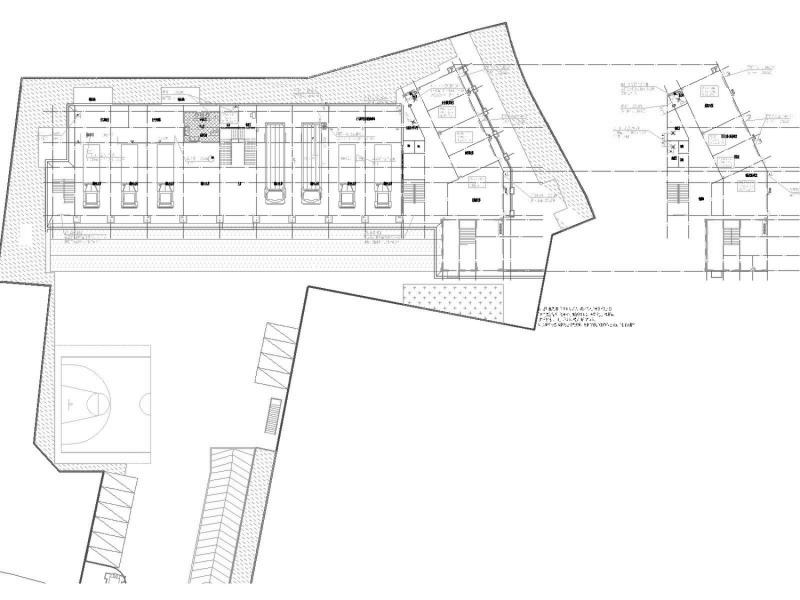

  • 消防通风排烟系统 - 3
    消防通风排烟系统 - 3

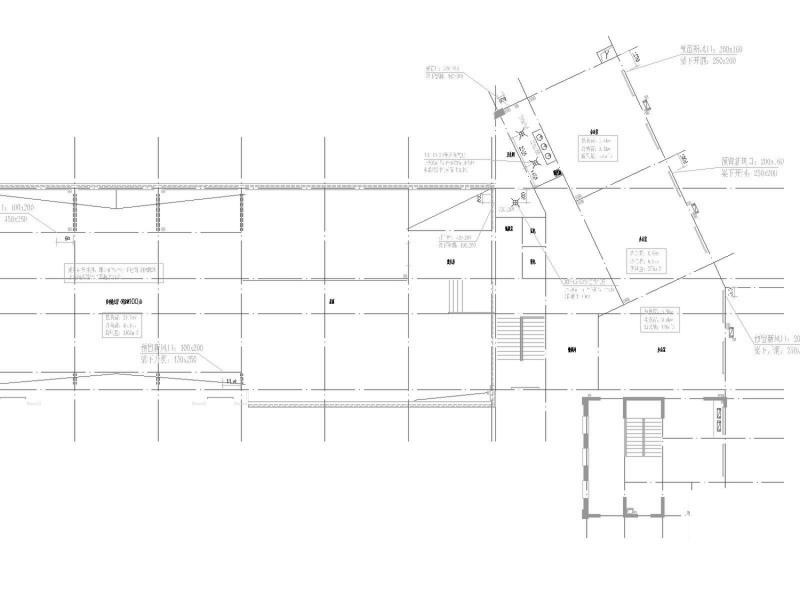

  • 消防通风排烟系统 - 4
    消防通风排烟系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
