21层办公建筑空调通风系统设计CAD施工图纸（消防设计）

附件详情

一、项目概要：

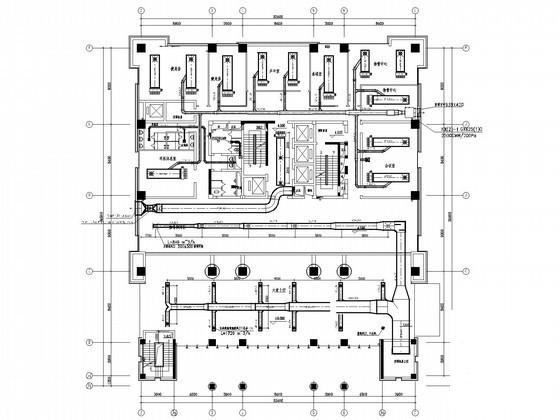

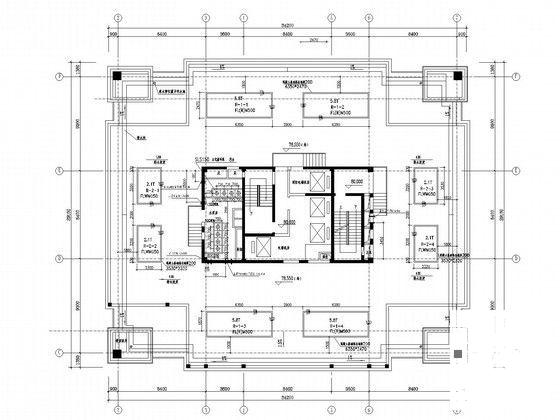

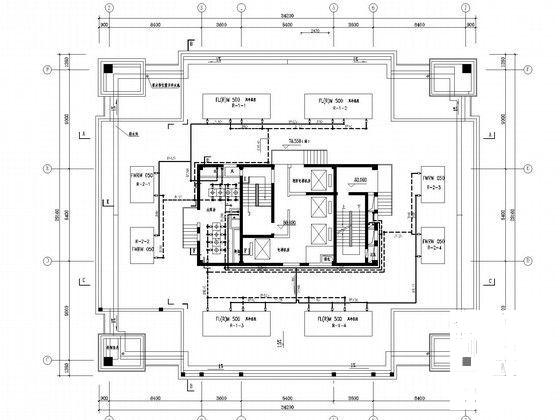

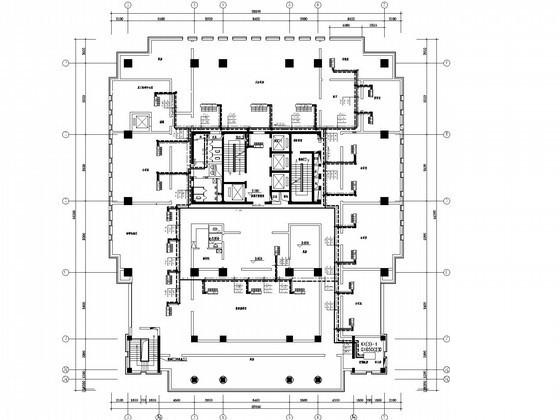

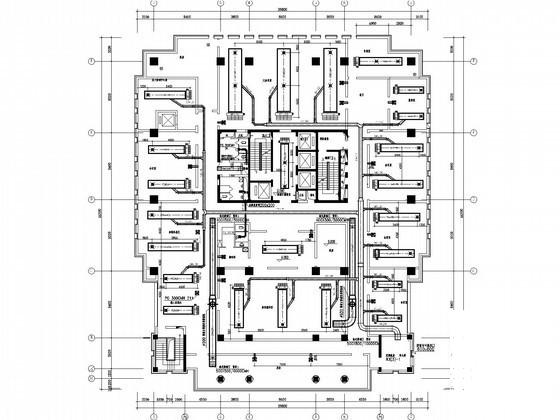

该项目是一个办公建筑，共21层。图纸内容包含设计施工说明，主要设备材料表及图例，空调水平面图，空调风管平面图，机房设备基础图，机房管道布置图，机房层、屋顶层通风平面图等...

二、空调系统：

1.冷热源：风冷热泵机组...

2.风系统：采用全空气系统和风机盘管加新风系统...

3.水系统：采用二管制、一次泵定流量系统...

三、 通风防排烟 系统：

1.通风系统：卫生间排风按N=10-15次/H考虑。地下汽车库设机械排风系统，换气次数6次/H。变配电间按发热量计算确定送排风量。电梯机房设排风换气次数按20次/H设计。二、三层会议室和四层餐厅设排气扇，废气先排入吊顶再由屋顶两用风机排出...


2.防排烟系统：地下室汽车库设机械排烟系统，排烟量按6次/H 计算，地下二层设机械补风，地下一层为车道自然补风，保证火灾时补入足够新风，烟气经管井至屋顶排放。防烟楼梯间及合用前室均设置机械加压送风系统，加压送风机设置详见平面图。防烟楼梯间隔层设自垂百叶送风口.合用前室每层设多叶送风口,火灾时，手动或电动开启着火层及其上下层的多叶送风口（楼梯间为全部开启），并联动开启加压送风机....
