高层建筑消防给水设计CAD施工图纸
- 设计说明：有
- 建筑类别：住宅
- 地上层数：32层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 火灾危险等级：中危险级Ⅱ级
附件详情
该项目按规范定义为中危级二级设计，喷水强度为8L/min.m2，作用面积为160m2。系统设有洒水喷头、水流指示器、信号阀门、报警阀组、压力开关和未端试水装置。
图纸内容包括：1.设计说明 2.消防给水系统图 3.地下二层消防给水平面图 4.地下一层消防给水平面图 5.首层消防给水平面图 6.二－六层消防给水平面图 7.七至三十二层标准层消防给水平面图 8.天面层消防给水平面图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

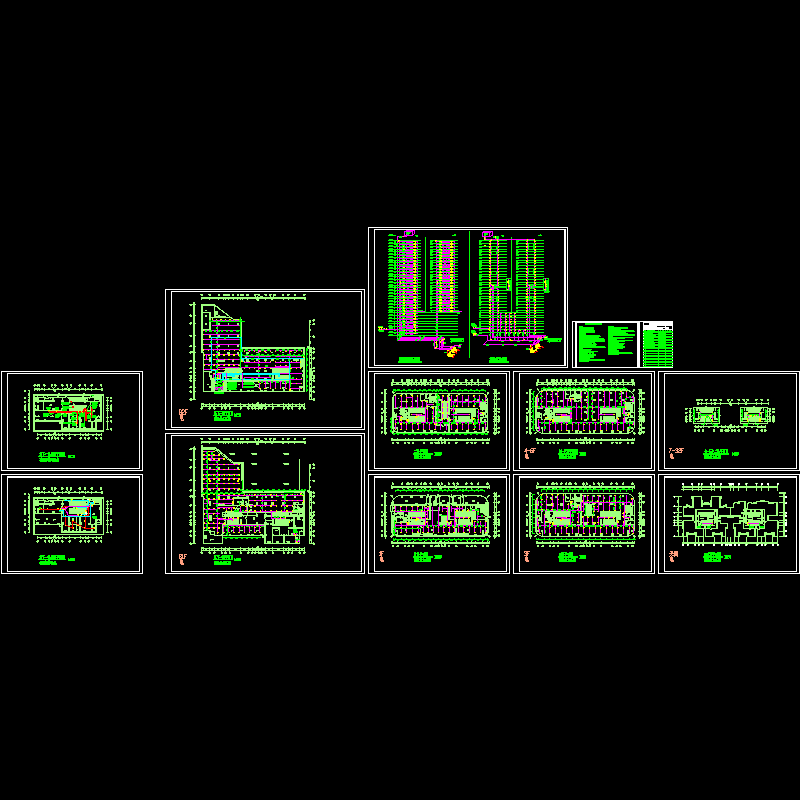

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.5 MB
- 收藏次数：0
-
文件名称：
附件-995799887096857999.rar
