8层办公塔楼建筑空调系统设计CAD施工图纸（消防）

附件详情

一、项目概要：
项目位于湖南省，为一办公塔楼建筑，地上8层......
二、冷热源：
1.低区空调冷热源选用2台螺杆式风冷热泵机组，单台机组名义制冷量为648kW，制热量为752KW。
2.高区空调冷热源选用多联式空调机组......
三、空调系统：
1.一、二层展览等均采用全空气低速风管空调系统。
2.塔座三层办公均采用风机盘管+新风系统。
3.塔楼一至三层均采用多联式室内机组+新风机组。新风系统采用冷凝排风热回收型新风机组。

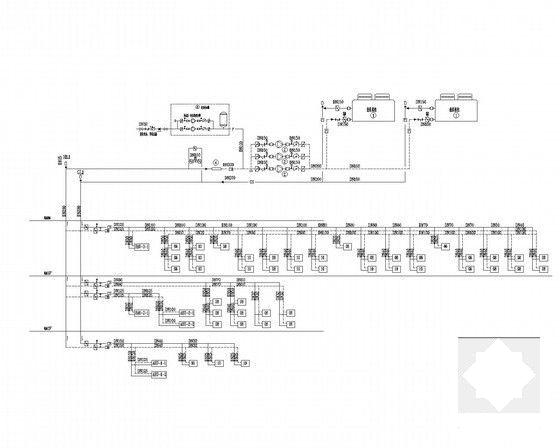

4.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统，负荷侧采用变流量系统。
5.空调水系统采用立管、水平管异程式......
四、通风排烟系统：
1.空调季及过渡季排风量均为新风量的85％。
2.发射机房设事故排风系统，排风量按不小于5次/h换气次数计算。
3.展厅按照建筑面积不超过500m2划分防烟分区。展厅设置机械排烟系统......

图纸共28张。
