高层商用建筑强弱电消防施工图纸
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
图纸设计深度：施工图
-
地下室用途：车库
-
负荷等级：二级
-
防雷等级：第二类
-
火灾保护分级：一级
-
项目所在地：北京
-
强电 设计：低压配电,建筑物防雷,接地安全
-
弱电设计： 火灾自动报警系统 ,有线电视和卫星接收系统
一、项目概要
1.该项目为科泰乐讯（北京）通信设备有限公司 电商成品库房。
地上9层，地下1层;火灾危险性划分为丙二类高层库房。
建筑面积约为5860.76平方米，建筑高度50.00米。
结构类型为钢筋混凝土框架结构;基础形式为筏板基础。
室外消防用水量为35L/S。
二、设计内容
1. 高压配电系统
2. 低压配电系统
3. 防雷系统
4. 接地系统
5. 火灾自动报警及消防联动控制系统
6.电气火灾监控系统
7.消防电源监控系统
8. 变配电管理系统
三、高压配电系统
A.该项目内地下一层设一座10/0.4kV变配电室，为园区总变配电室，负责本单体及
园区内1-3#宿舍楼的低压供电及其他单体的高压供电。
在变配电室旁设电缆分界室，电缆分界室的高压配电系统由供电部门设计。
该项目变电所高压配电系统的进线电源引自分界室的高压配电柜，
为两路10kV独立电源。市政10kV电源进线采用电缆穿钢管埋地引入，
护管管顶室外埋深1.2m，伸出散水坡外0.2m。
B.本变配电室高压为单母线分段供电方式；变电所内设干式变压器两台，
变压器容量为两台1250kVA。低压配电采用单母线分段供电方式。
低压侧集中进行电容补偿，补偿后高压侧功率因数0.95以上。
四、 图纸展示
封面
地下一层插座平面图

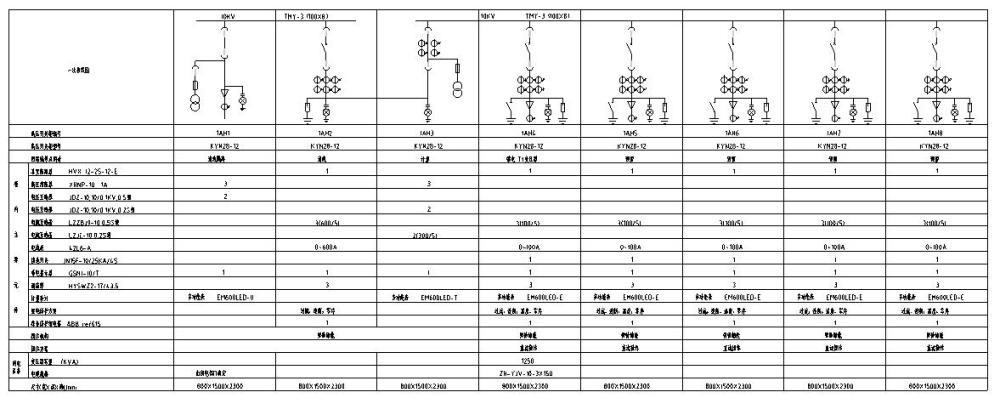

高压配电系统图

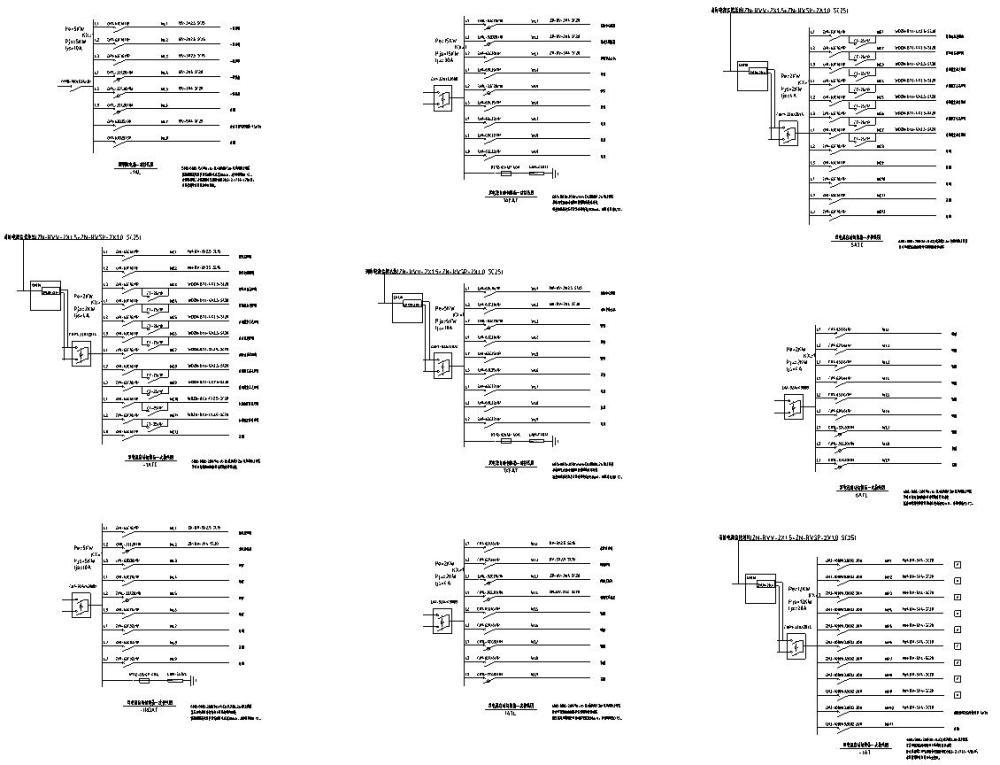

配电箱一次接线图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑施工施工图 - 1 -
建筑施工施工图 - 2 -
建筑施工施工图 - 3 -
建筑施工施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
