15层商用楼采暖通风设计CAD图纸

附件详情

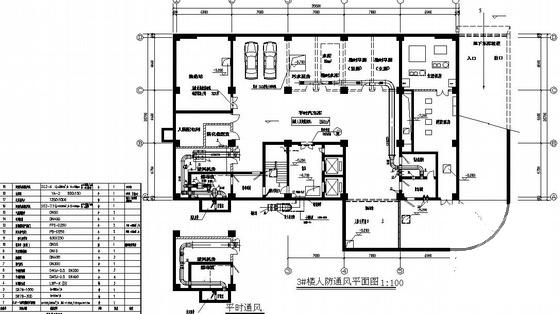

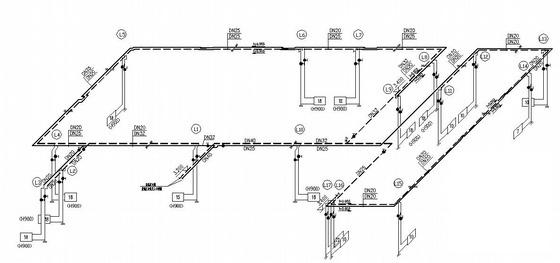

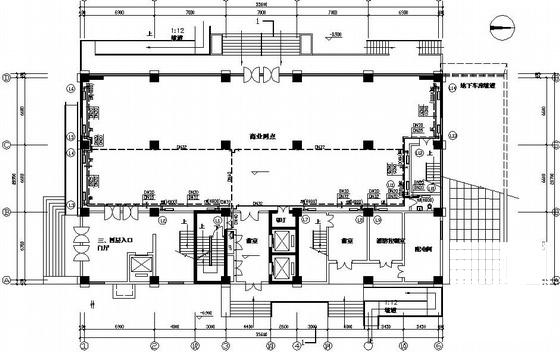

该项目商用楼，建筑面积为11988平方米。地下一层，地上十五层。本采暖工程用供回水由地下一层中换热站提供。采暖供回水温度为85/60℃，采暖系统定压及补水由换热站解决。采暖系统采用共用立管的分户（分层）独立系统，户内系统：一～四层为上供上回双管同程式，五～十五层采用下分双管同程系统，本建筑均采用铜铝复合散热器。该项目对没有自然通风的电梯前室、楼梯间前室进行机械加压，共设2个加压系统。
