办公楼地库采暖通风系统设计施工图纸

附件详情

一、项目概要：

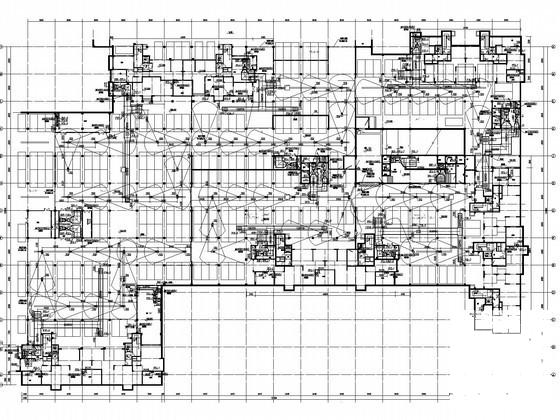

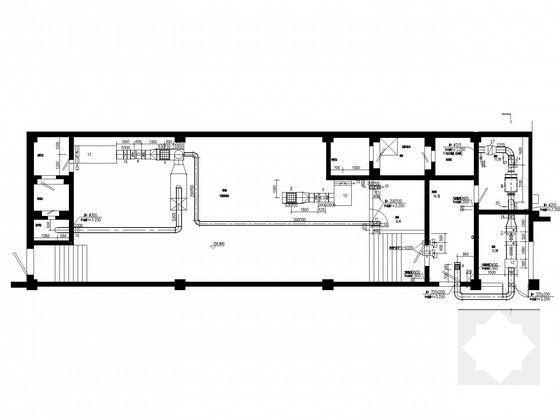

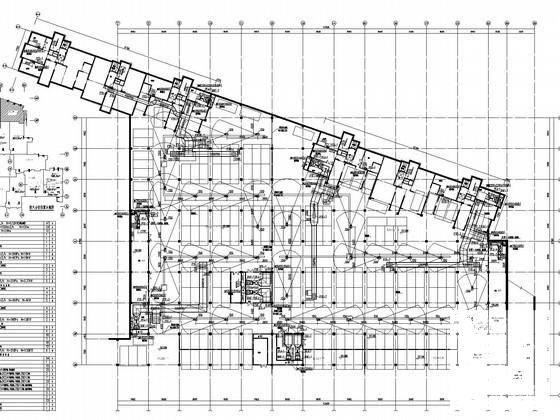

该项目位于黑龙江省，是一个办公楼地下室车库，建筑面积47398.92平米。图纸内容包含设计施工说明，主要设备材料表及图例，防火分区通风平面图，战时通风设计说明，柴油发电机房战时通风平面图，消防泵房 平面布置图 、配管图、系统图等...

二、采暖系统：

1. 采暖设计热负荷 Q=1090KW；根据建设单位意见，本建筑地下车库确定采用蓄热式电散热器进行采暖。利用夜间低谷电进行充电蓄热，且不在用电高峰和平段时间使用。由建设单位另行委托设计。
2.车库入口采用电热风幕。

三、通风及防排烟系统：

1.车库内所有设备用房均设通风系统。配电间、变电所、储油间、换热站及消防水泵房等采用房间内负压的通风方式，设机械排风系统，补风采用带70°C防火阀的自垂百叶风口。生活水泵房采用房间内正压的通风方式，设机械进风系统，排风采用带70°C防火阀的自垂百叶风口。生活水泵房、配电间排风排向车库，变电所排风夏季接入排风井排向室外,冬季排向车库。

2.车库内设机械通风系统，排风系统与消防排烟系统合用。

3.该项目利用防火墙和防火卷帘分为若干个防火分区，每个防火分区用固定挡烟垂壁分为两个防烟分区，每个防烟分区面积均小于2000m2，防烟分区内分别设置一个机械排烟机房，火灾时的排烟系统与平时的排风系统合用一台风机，排烟量按6次/h计算，火灾时送风量为排烟量的50%。防烟分区内设有排烟口，排烟口距该防烟分区内最远点的水平距离不超过30米。

4.排烟(风)机采用双速风机.并在280°C时能连续工作30min。新风入口和排烟出口处设电动保温阀门，用于防止冷风侵入，此阀平时关闭，与风机联动开启。

5.风机控制要求：平时排风系统工作，排烟系统支路上的防火阀关闭，火灾时排风支路上防火阀关闭，报警区域内的排烟阀自动开启，风机切换到高速状态，当排烟温度达到280°C时，排风机入口处的排烟防火阀自动关闭，并连锁关闭排烟机...
