商场采暖通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑设计面积：30313平方米
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：7张
设计内容：通风,采暖,防排烟
冷热源：市政热网
采暖系统：散热器供暖
项目所在地：河南

附件详情

设计施工说明
主要设备表
采暖热力入口平面图
采暖管道平面图
通风防排烟平面图
换热站设备平面图
换热站管道系统图
换热站管道平面图
大样图

附件详情

该项目为河南平顶山某商场A区地下楼层采暖通风工程，包括A区地下车库、地下一层，建筑面积约30313平方米。
本施工图涉及内容包括地下室通风排烟、合用前室或楼梯间的加压送风设计，其中与地上楼梯间、合用前室共用加压送风系统的部位仅表示加压送风口的大小及位置；采暖入口及主管路系统；换热站设备等。
图纸10张。

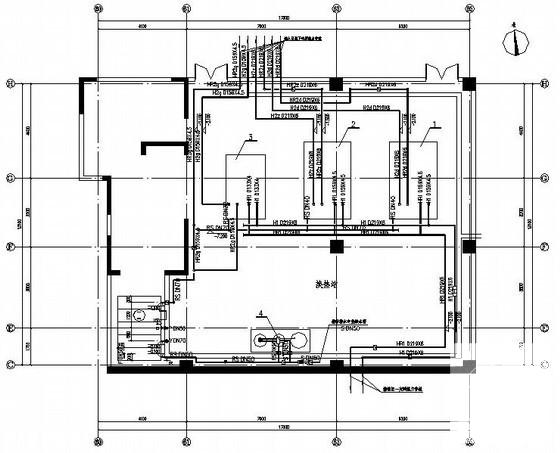

换热站管道平面图

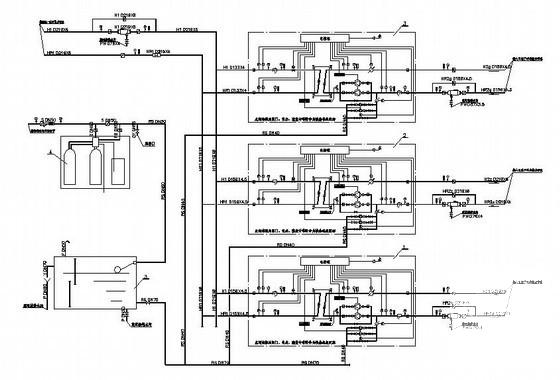

换热站管道系统图

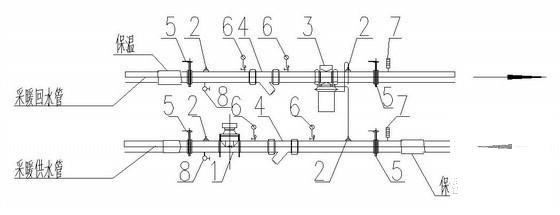

入口热表大样图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-12-30
评论次数：0

浏览次数：0
文件大小：1.25 MB

收藏次数：0
文件名称：附件-995858608807755958887.rar
