高层商用住宅楼建筑水暖施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：87平方米
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：62张
设计年代：近代
地下室用途：车库
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
项目所在地：安徽

附件详情

给排水设计说明
给排水平面图
消火栓系统图
排水系统图

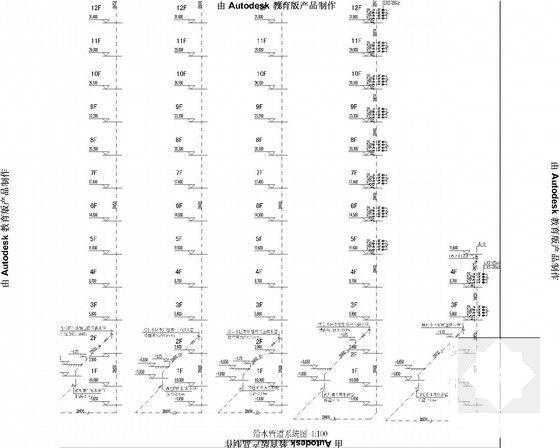

给水系统图
冷凝水系统图
雨水系统图

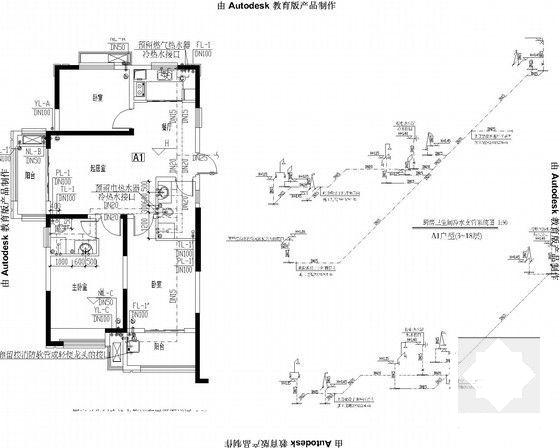

户型卫生间给水系统详图
户型卫生间给水平面详图

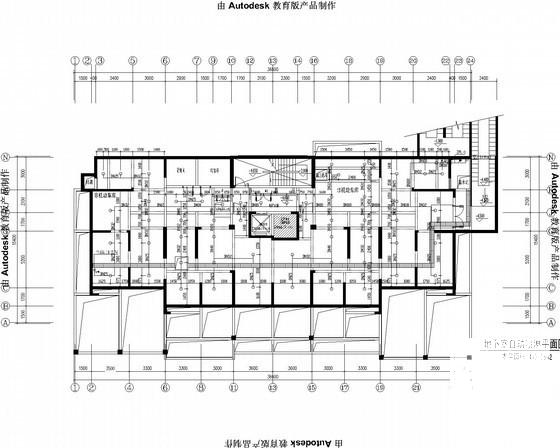

地下室自动喷淋平面图
机房屋顶排水平面图
商铺排水管道系统图
厨房卫生间冷热水管道布置平面详图
低区消防管道系统图
通风及防排烟平面图

附件详情

一、项目概要：
为一类高层住宅建筑，设计耐火等级一级。地下一层，地上三十层，其中地下一层为非机动车车库，地上一二层为商业网点，三层以上为普通住宅。
二、设计范围：
建筑内的室内给排水及消防给水设计。
三、给水系统：
该项目生活用水由市政管网直接供水。
四、排水系统：
该项目生活用水由市政管网直接供水。
五、消火栓系统：
该项目消防给水系统为临时高压。由小区消防泵房加压供水。消防水箱设置于小区最高建筑屋面。
