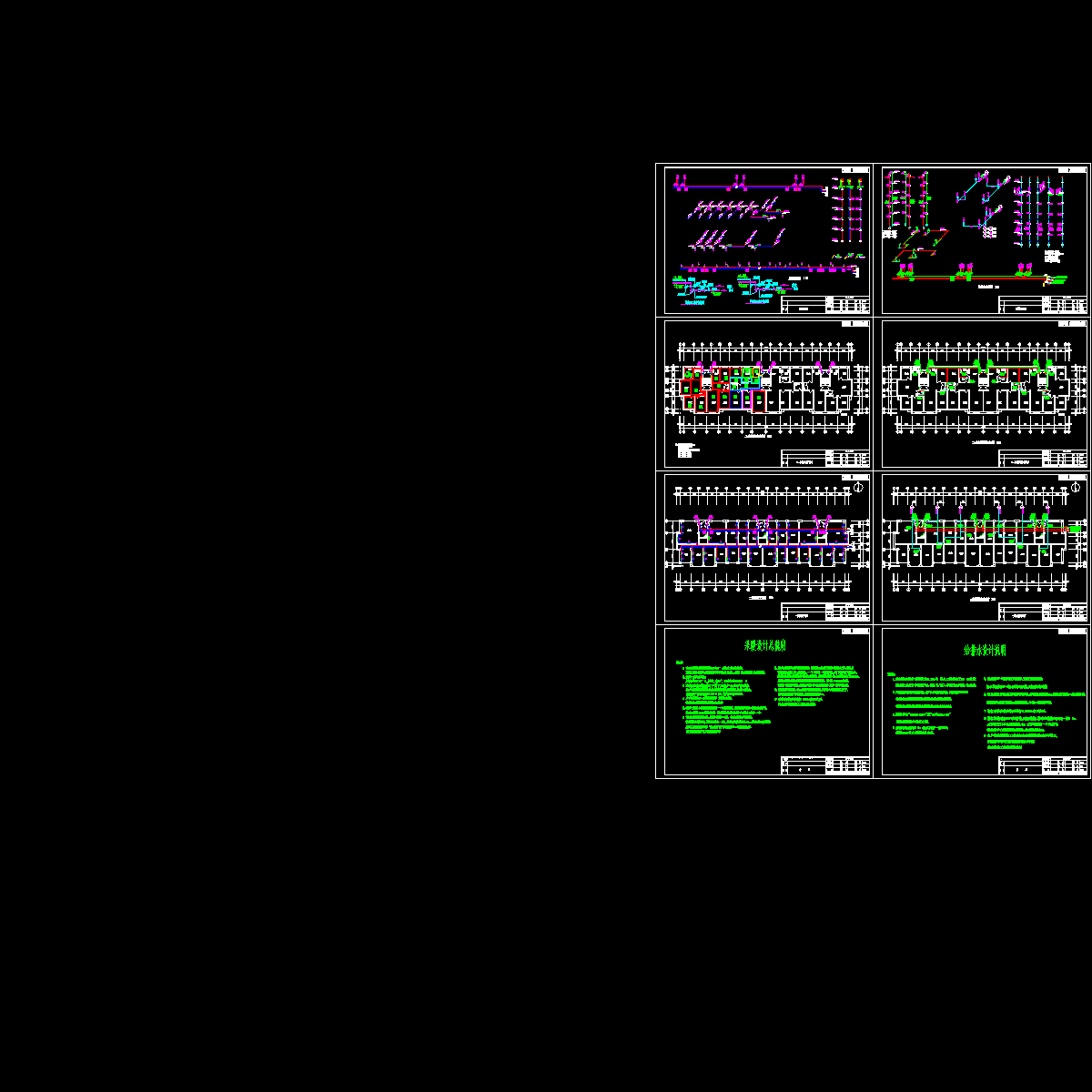

附件详情 吉林某6层住宅楼水暖图纸 　　给排水设计说明 　　说明: 　　1.生活给水设计秒流量为2.10L/S,引入口需压力为23.3m水柱.热水给水设计秒流量为1.85L/S,引入口需压力为22.9m水柱. 　　2.大便器用低水箱冲洗,用节水箱及配件,安装见99S304洗脸盆安装见99S304规格为510X360X250.洗涤盆安装见99S304规格为510X360X200. 　　3.采用符合"JC163-1997"及"QB/T1334-98"标准的陶瓷片密封水嘴. 　　4:水表中心距地0.6m.给水支管一律DN15,采用DN15节水型塑料水龙头. 　　采暖设计总说明 　　说明:1.市政供热管网提供60/50°c热水采暖系统. 建筑围护结构热损耗车库部分为61.4KW.住宅部分为163KW. 　　2.室内设计参数: 厨房室温16°C,居室,客厅,卫生间室温18°C. 　　3.室内采暖系统采用下供下回分户计量双管系统. 分户控制及管道井内管道接法见DB22/218-2000.自动放气阀采用WZ85-2 型,接管直径DN25. 　　 　　 2 3
