19667平米25层住宅楼水暖全套施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19667平方米
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20

附件详情

  • 1.设计说明 图例
  • 2.一层给水和消防平面图
  • 3.一层排水平面图
  • 4.一层煤气平面图
  • 5.二层给排水和消防平面图
  • 6.三~十三层给排水和消防平面图
  • 7.十四~二十四层给排水和消防平面图
  • 8.二十五层给排水和消防平面图
  • 9.屋面给排水和消防平面图
  • 10.一层采暖平面图
  • 11.二层采暖和正压送风平面图
  • 12.三~九层采暖和正压送风平面图
  • 13.十~十七层采暖和正压送风平面图
  • 14.十八~二十一层采暖和正压送风平面图
  • 15.二十二~二十四层采暖和正压送风平面图
  • 16.二十五层采暖和正压送风平面图
  • 17.屋面采暖和正压送风平面图
  • 18.卫生间详图(一)
  • 19.卫生间详图(二)
  • 20.暖井详图
  • 21.给水系统图
  • 22.消火栓系统图
  • 23.排水系统图
  • 24.煤气系统图
  • 25.雨水系统图
  • 26.低区采暖系统图
  • 27.中区采暖系统图
  • 28.高区采暖系统图

附件详情

1.该项目为丹东铁道房地产开发公司锦江佳园7号楼.地上25层,为一类普通高层住宅楼.建筑面积19667m,建筑高度74.3m.
2.室内给水系统分为两区,由小区生活水泵房微机变频调速供水.加压水分区为:1~13层为低区,14~25层为高区。
3.室内污水,废水合流,排至室外经化粪池后,和雨水一同排入市政管网.
4.室内污水,废水合流,排至室外经化粪池后,和雨水一同排入市政管网.
5.消火栓给水系统:室内消火栓用水量20L/S,室外15L/S。火灾延续时间2小时.
6.建筑内灭火器的配置按《建筑灭火器配置设计规范》执行,数量及型号见平面图.
7.采暖供热总负荷为892.9KW,总耗热量744.2KW.
8.采暖系统分为三区,分区为:1层至9层为低区,10至17层为中区,18至25层为高区。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

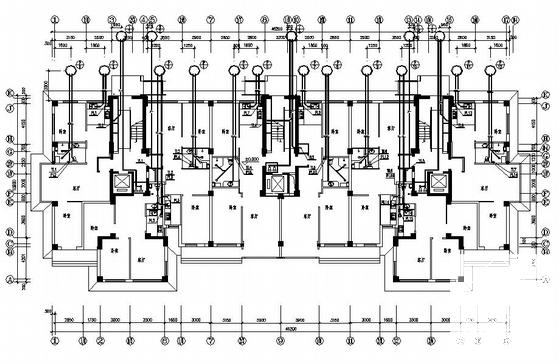

  • 住宅楼水暖 - 1
    住宅楼水暖 - 1

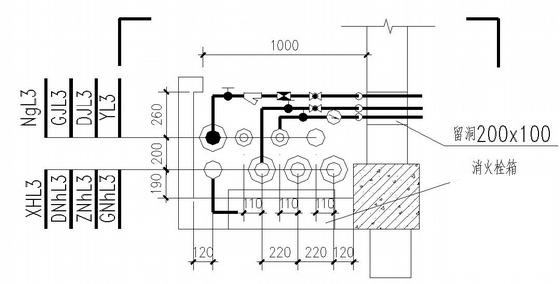

  • 住宅楼水暖 - 2
    住宅楼水暖 - 2

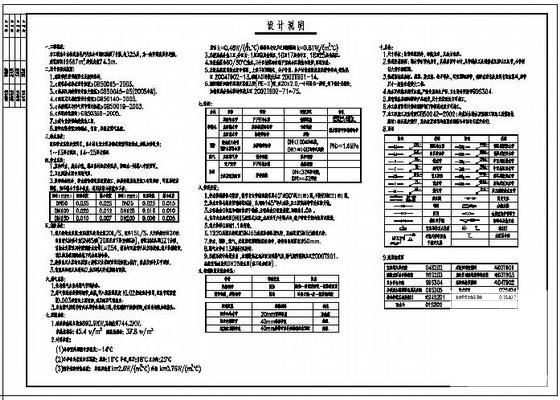

  • 住宅楼水暖 - 3
    住宅楼水暖 - 3

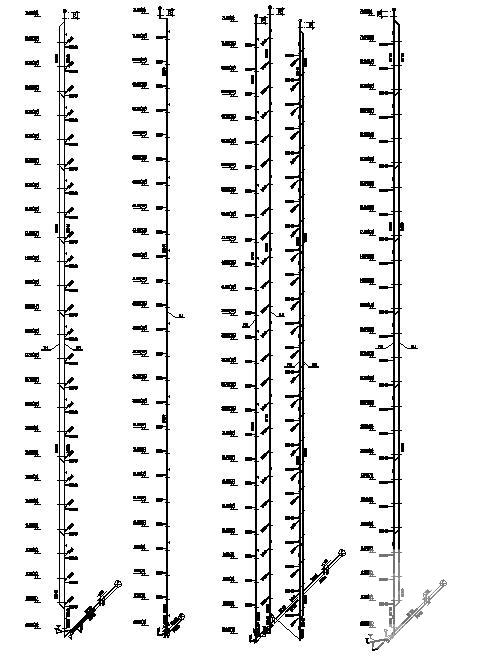

  • 住宅楼水暖 - 4
    住宅楼水暖 - 4
以上是部分截图,请下载附件后查看完整高清内容
