7500平米小区地下车库建筑结构水暖电全套施工图纸

附件详情

重庆某小区地下车库图纸
该资料为：重庆某小区地下车库全套图纸
结构类型框架剪力墙
基本风压值为0.40KN/平方米，C类地面。
抗震设防烈度为6度。
本项目总建筑设计面积：7500.37平方米
该资料包含：
1、建筑图：
总平面及竖向布置图、门窗明细表、 建筑施工图设计 总说明、材料及装修一览表、车库平面图共6张图纸；
2、结构图：

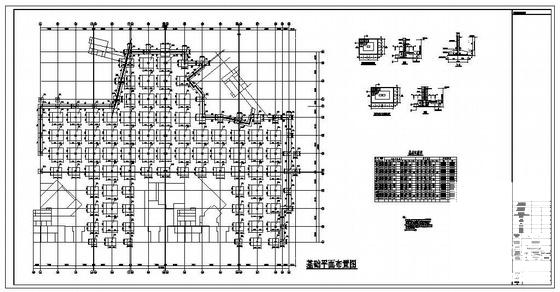

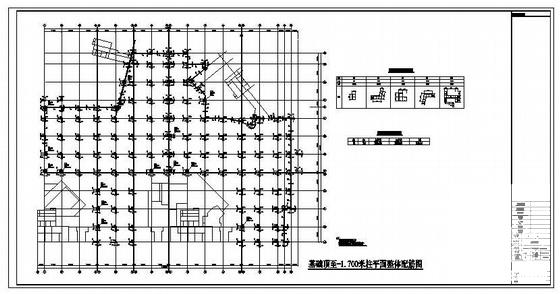

结构设计总说明、基础平面布置图、-5.900米梁平面整体配筋图、基础顶至-1.700米柱平面整体配筋图、车库顶X向梁平面整体配筋图、车库顶Y向梁平面整体配筋图、车库顶板平面整体配筋图共7张图纸；
3、电气施工图：

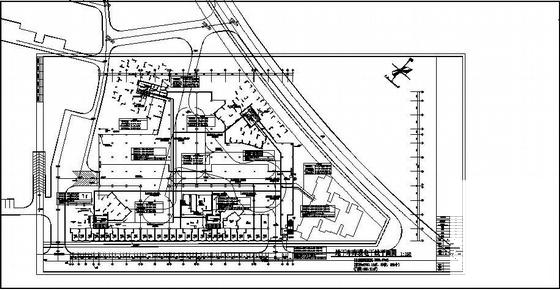

地下车库电气设计说明、地下车库配电箱系统图、主要材料表、地下车库 火灾自动报警系统 图、地下车库 照明平面图 、地下车库强电干线平面图、地下车库弱电干线平面图、地下车库消防报警平面图、地下车库基础接地平面图共6张图纸；
4、暖通图纸：
通风防排烟设计与施工说明、主要设备材料表、负一层通风、防排烟平面图共两张图纸；
5、给排水图：

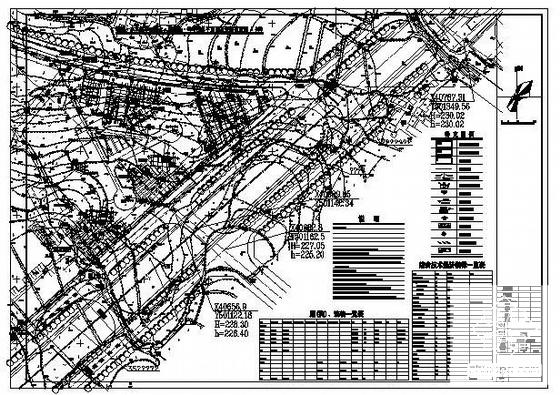

室外给排水管网图、设计说明、图例、资料目录、设备材料表、标准图集选用列表、消火栓系统图、喷淋系统图、集水坑详图、负一层给排水平面图、负一层喷淋平面图共5张图纸。
