434个车位地下车库建筑结构施工图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目是地下一层车库项目,总建筑设计面积:12576平方米,(停车位:小型车 434辆 ),框架结构,独立基础,基础设计等级为甲级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明及基础详图,大样及 楼梯详图 ,车库顶板结构平面图,墙,柱 平面布置图 ,底板结构,梁配筋平面图,顶板梁配筋平面图。12张图。
建筑专业该资料包含:建筑设计说明,门窗详图,门窗表,地下车库出入口坡道平面图,地沟剖面,平面图,楼梯图等7张图。
分享投稿时间:近几年1月。

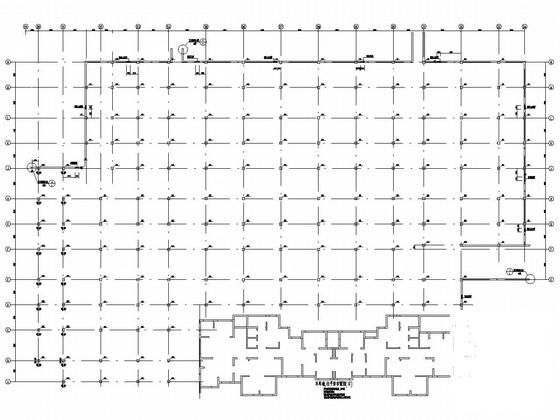

车库墙,柱平面布置图(右)

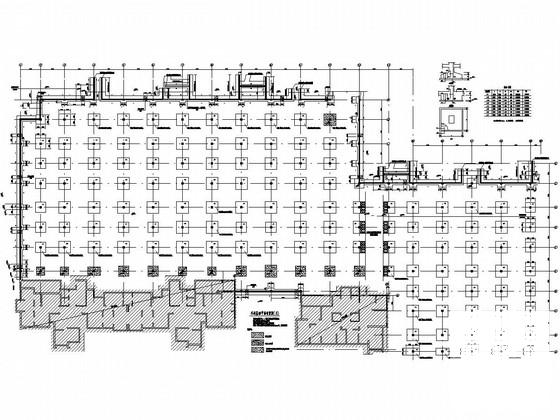

车库底板结构,梁配筋平面图(右)

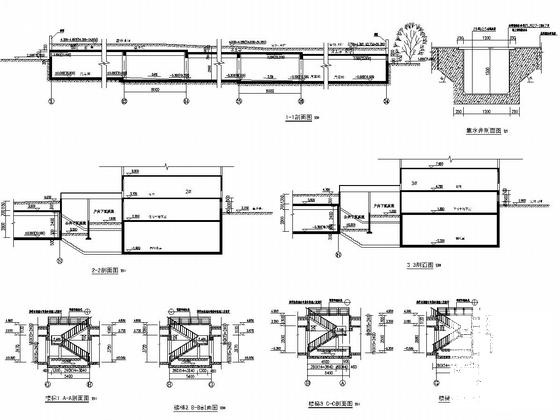

剖面图

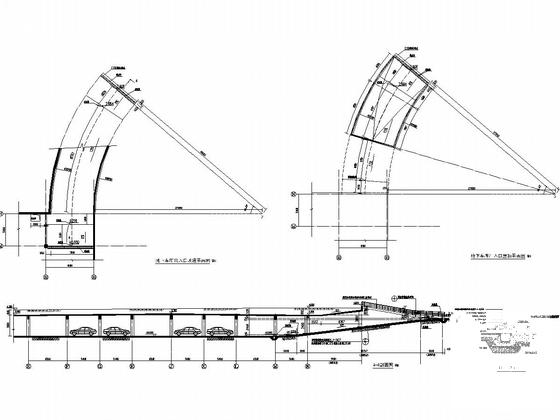

入口图

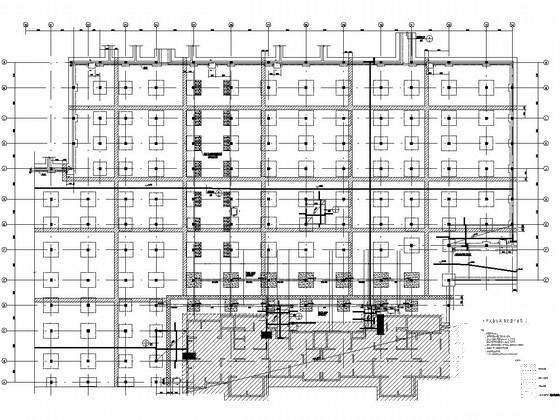

车库顶板梁配筋平面图(右)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1
  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3
  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4
  • 地下车库结构图纸 - 5
    地下车库结构图纸 - 5
  • 地下车库结构图纸 - 6
    地下车库结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
