6084平米187个车位地下停车库结构施工大样图

附件详情

该项目是地下车库项目，建筑设计面积：6084.49平方米，建筑层数：地下1层，机动车库停车数为187辆.采用框架结构体系，抗震设防烈度：6度，基础采用筏板基础，基础设计等级为甲级。

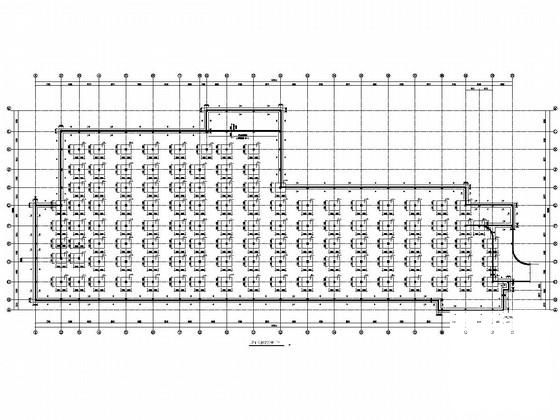

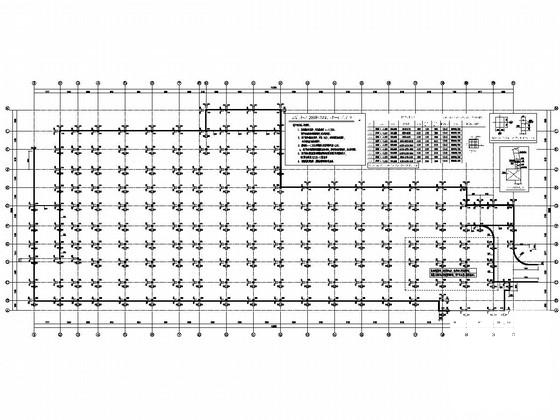

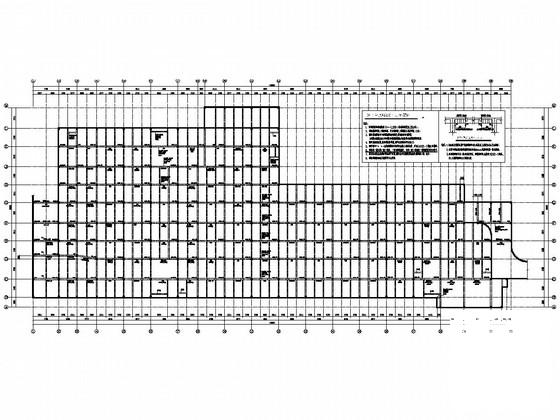

结构专业该资料包含：结构设计总说明，基础设计说明，基础底板结构平面图，墙、柱平面布置图，地下室顶X、Y向梁平法配筋图，地下室顶板结构 平面布置图 ，坡道及节点详图，楼梯图等共计10张图。

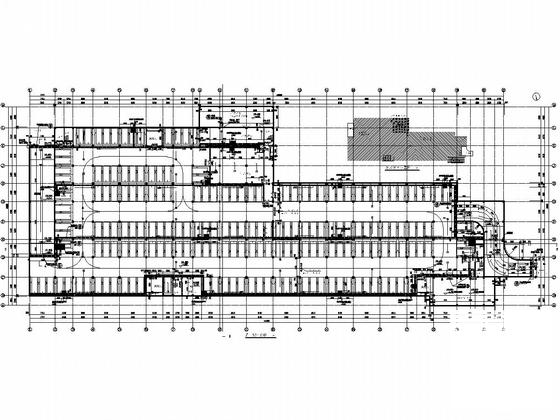

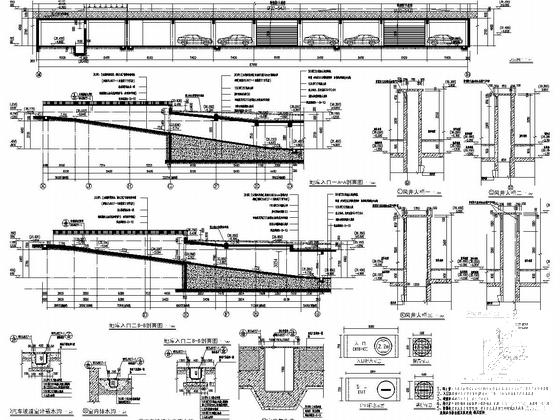

建筑专业该资料包含：建筑总说明，平面图，剖面图，节点大样图，楼梯出地面处轻钢结构顶棚及维护结构做法大样，共计7张图。
分享投稿时间：近几年10月。
