928个车位大型框架结构地下车库结构图纸(建筑图纸)

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目为甲类防空地下室,设计建筑面积25954平方米(不含坡道敞开段515平方米),防空地下室建筑面积为8072平方米。汽车库停车928辆,为大型车库,车库采用框架结构,7度设防,基础采用柱墩+平板式筏基,基础设计等级为丙级。
结构图纸: 结构设计说明 ,车库抗拔桩 平面布置图 ,车库柱墩平面布置及配筋图,车库筏板配筋图,梁板柱,坡道详图等共计15张。

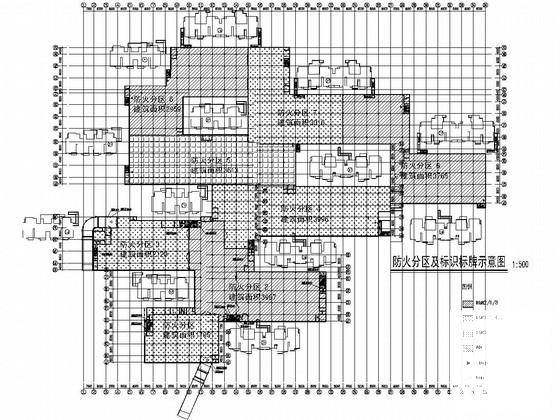

建筑图纸:建筑设计说明,防火分区及标识标牌示意图,战时设计说明,平面图,剖面图,坡道详图,大样图,楼梯图等共计33张图。
分享投稿时间:近几年12月。

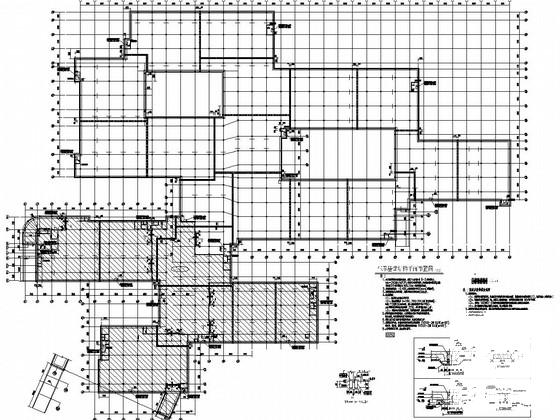

车库基础结构平面布置图

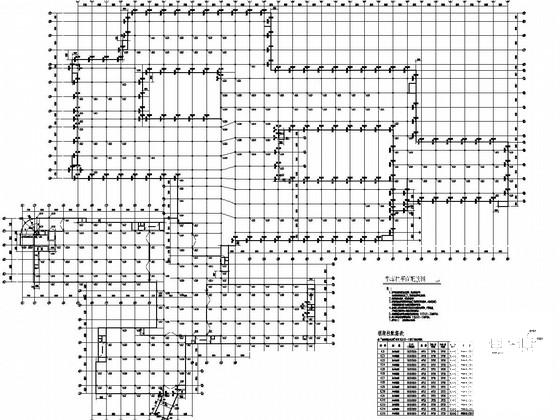

车库柱平面配筋图

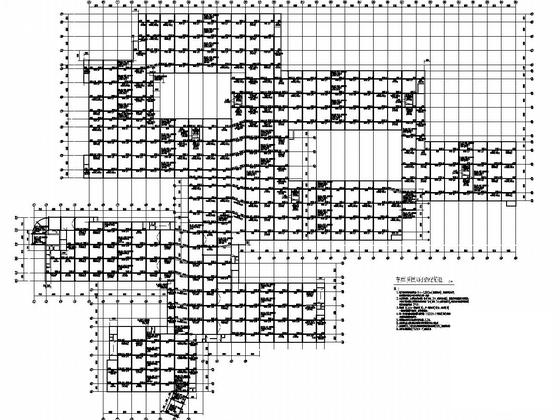

车库顶板X向梁配筋图

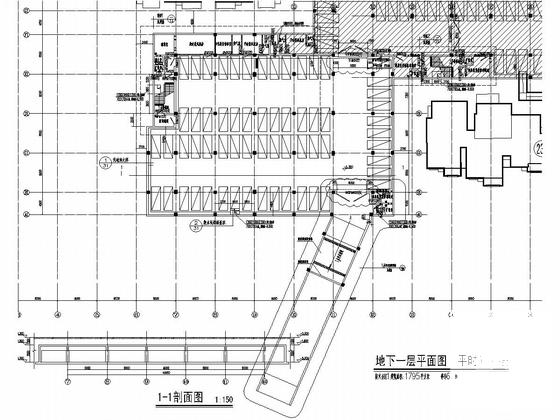

地下一层平面图(平时)

2#汽车坡道详图

楼梯图

地下一层平面图(平时)

车库顶板板面配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 1
    第 1 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 2
    第 2 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 3
    第 3 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 4
    第 4 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 5
    第 5 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 6
    第 6 张图
  • 928个车位大型框架结构地下车库结构图纸(建筑图纸) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
