框架结构地下车库结构施工图纸（387个车位）(基础平面布置)
- 建筑类别：其他
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 地下室功能：车库
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目为河北某地下一层车库，框架结构，车库面积为12743.20平方米，层高3.9米，车位数为387个，图纸主要包括：坡道配筋图，汽车坡道示意图，暗柱详图，基础大样图，墙、柱平法施工图，3.900结构平面图，3.900梁平法施工图，基础平面布置，模板及顶板允许荷载布置图共计9张图。
分享投稿时间：近几年6月。

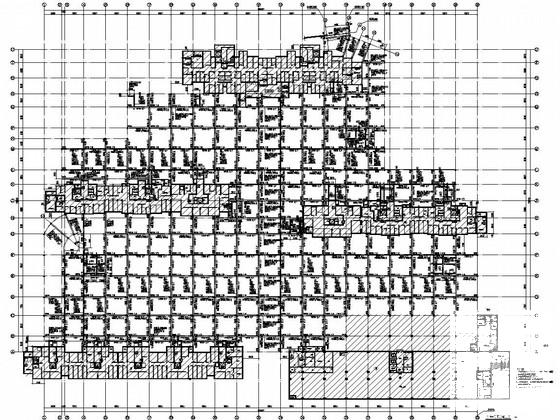

墙、柱平法施工图

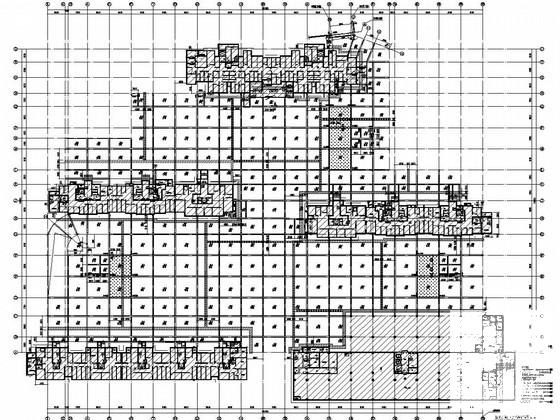

3.900结构平面图
模板及顶板允许荷载布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
