630个车位框架结构地下车库结构图纸(建筑施工CAD图纸)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:33张

附件详情

该项目是地下汽车库项目,共计630个车位,框架结构,抗震设防烈度为7度,包括:柱墩图,底板图,柱子图,柱帽图,顶板图,柱墩图等共计33张图。

地下室底板配筋图(二)

墙柱 平面布置图 及配筋图(一)

地下室底板配筋图(三)(B区)

地下室顶板模板图(一)(B区)

地下室底板模板图(一)(C区)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

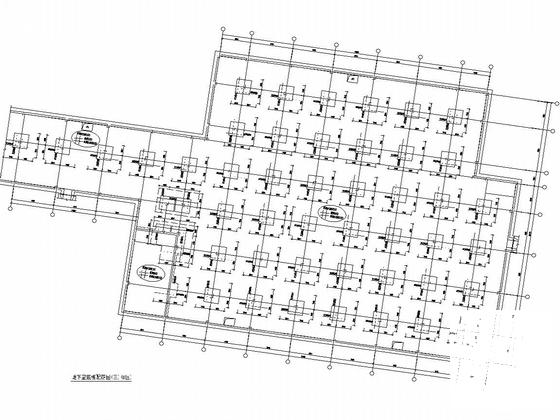

  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 1
    第 1 张图

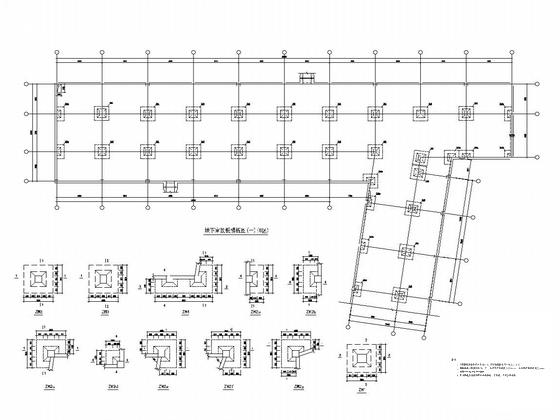

  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 2
    第 2 张图

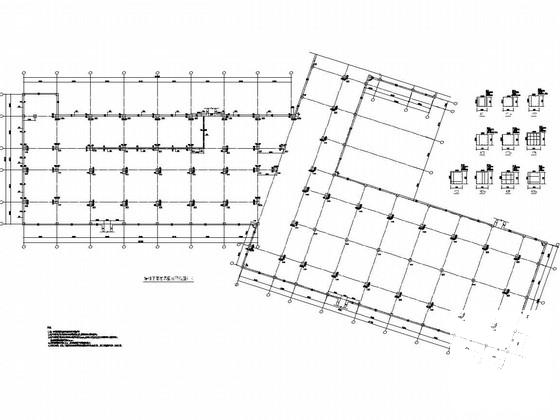

  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 3
    第 3 张图

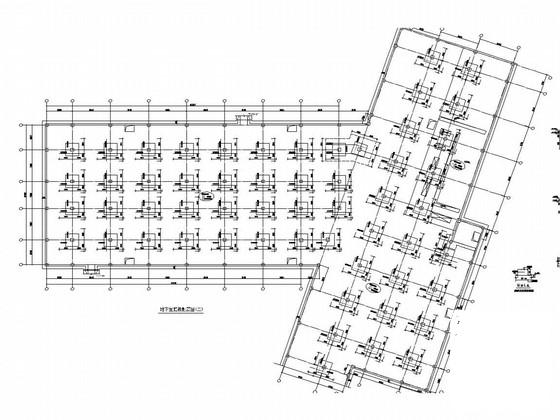

  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 4
    第 4 张图
  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 5
    第 5 张图
  • 630个车位框架结构地下车库结构图纸(建筑施工CAD图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
